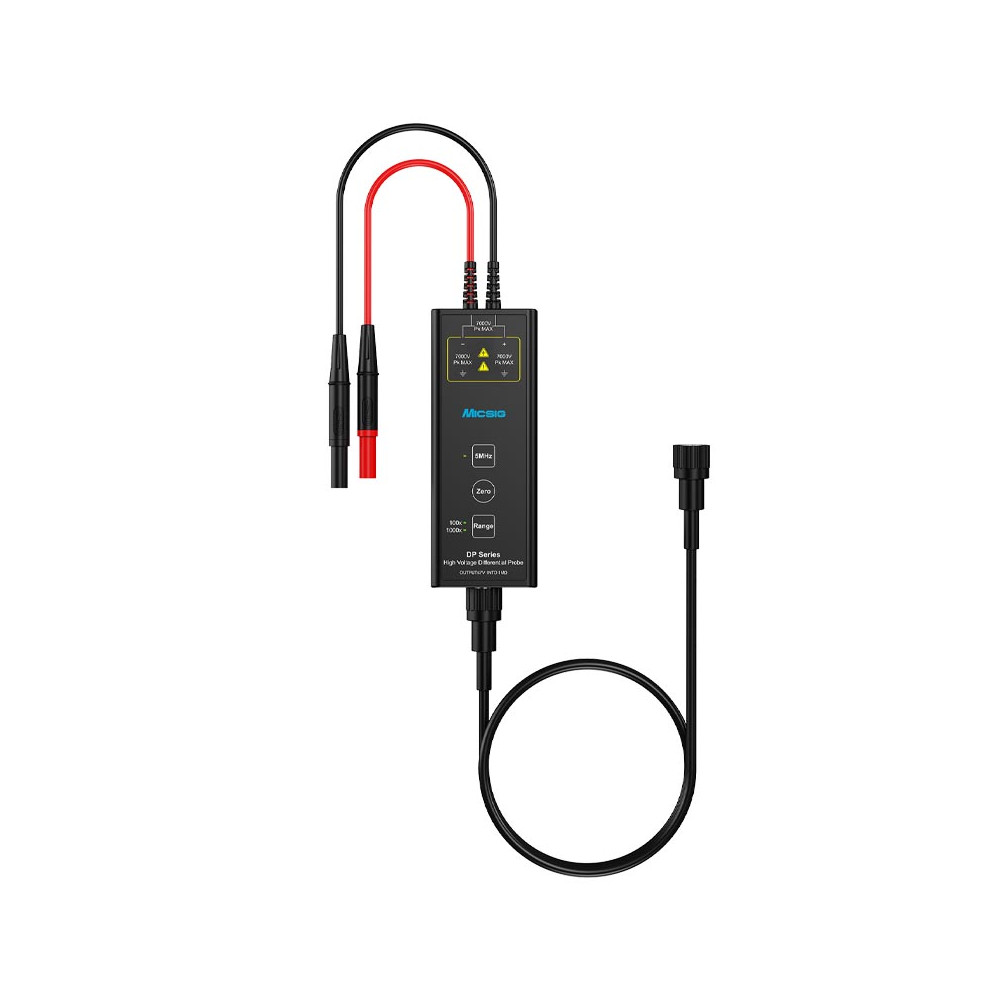

Micsig DP1500 Sonda diferencial de alta tensão (100MHz, 1500V 50X/500X)

As sondas diferenciais de alta tensão da série Micsig DP oferecem uma largura de banda de 100-200 MHz e uma tensão máxima de entrada de 7000 Vpk. Com uma interface BNC padrão, eles são compatíveis com os osciloscópios da maioria das marcas. Os recursos incluem calibração de um único botão, alarme de sobrecarga, memória de desligamento de faixa, faixas de tensão dupla e um design de baixa capacidade e alta resistência para minimizar a carga. A sonda oferece um forte desempenho de amplitude-frequência e uma alta taxa de rejeição no modo comum.

A programação baseada em comando permite testes automatizados. A função de limite de largura de banda de 5 MHz ajuda a suprimir o ruído de alta frequência, oferecendo formas de onda mais claras.

Excelente nivelamento de largura de banda

A série DP apresenta excelente planicidade de largura de banda. Dentro da largura de banda de 100 MHz, a variação de ganho/perda é pequena. Mantém a precisão do teste de sinal mesmo na largura de banda de alta frequência.

Alta precisão, alta CMRR

A alta impedância de entrada e baixa capacitância de entrada, efeito de carga minimizado, melhora muito a precisão do sinal diferencial. Alta capacidade de rejeição de modo comum, capaz de atender medições flutuantes de grandes tensões de modo comuns em altas frequências.

CH1: @ 100KHz, 198.2V, amplitude de saída do sinal no modo comum 144.6mV, CMRR > -63dB

Baixo nível de ruído

Resultados do teste DP700: O ruído de largura de banda completa é de 14.59mVrms (20X).

Limite de largura de banda de 5MHz

Ao medir a freqüência de comutação FET na maioria das fontes de alimentação de comutação, a sonda DP elimina efetivamente o ruído de alta frequência.

Ajuste zero rápido

Apenas curto-circuito os cabos de teste e pressione o botão zero para ajustar a zero rapidamente.

Seleção de classificação dupla

Melhora a relação sinal-ruído, atende a mais requisitos de teste.

Interface BNC

Interface BNC padrão, compatível com qualquer osciloscópio.

Alarme de sobretensão

Flashes de LED, zumbindo rapidamente emitindo "bipes", indicando um alerta de tensão fora do alcance.

Design compacto e requintado

muito menor do que as sondas diferenciais tradicionais.

Aplicações

● Medições flutuantes

● Medições de isolamento de alta tensão

● Projeto de fonte de alimentação comutada

● Design do conversor de energia

● Inversores, fontes de alimentação UPS

● Solda, fontes de energia de galvanoplastia

● Projeto eletrônico de lastro

● Design de acionamento do motor

● Aquecimento de indução, fogão de indução

● Projeto de telas CRT

● Aparelhos elétricos de baixa tensão

● Experimentos eletrônicos de energia e acionamento elétrico
