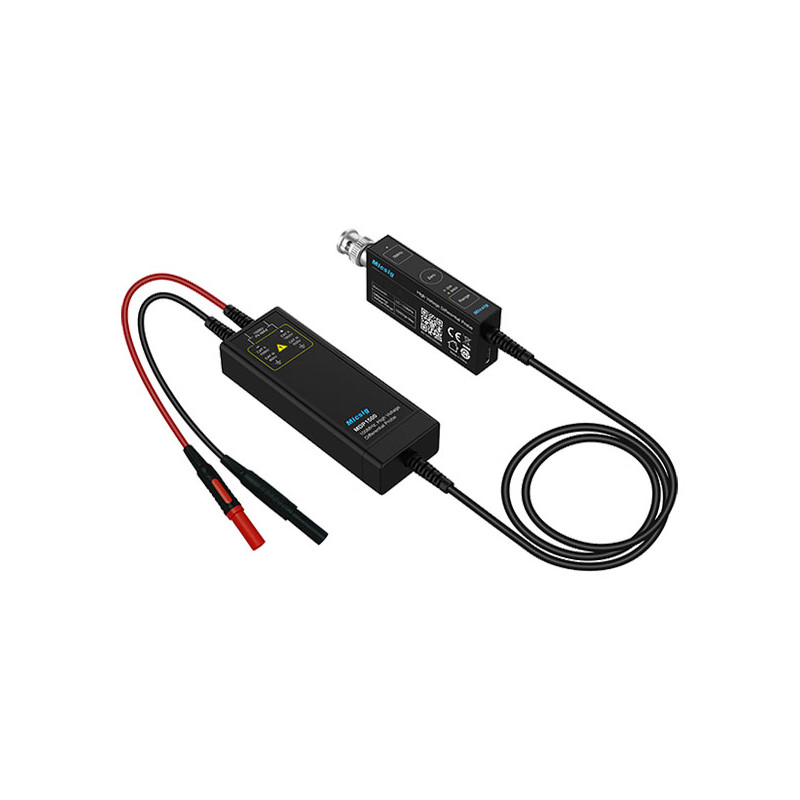

Micsig DP1500 Sonda diferencial de alta tensão (100MHz, 1500V 50X/500X)
319.35 €
392,80 € Incluindo IVA
Sonda diferencial de alta tensão DP1500
100MHz, 1500V, 50X/500X
Sondas diferenciais de alta tensão
Série DP
Originadas da tecnologia SigOFIT™ de última geração da Micsig, as sondas diferenciais da série DP têm um nível de ruído muito baixo, excelentes recursos de amplitude/frequência de alta tensão e capacidade de rejeição comum líder do setor, permitindo que os usuários testem sinais de alta frequência e alta tensão com facilidade.
Excelente nivelamento da banda
A sonda da série DP tem excelente nivelamento de largura de banda, flutuação de menos de 0,5dB de largura dentro de sua faixa de largura de banda média, mesmo em bandas de alta frequência, eles também podem manter alta precisão.
Alta precisão, CMRR alto
Alta impedância de entrada e baixa capacitância de entrada, efeito de carga minimizado, melhoraram muito a precisão do sinal diferencial. Alta capacidade de rejeição de modo comum, capaz de realizar medições com grandes flutuações de tensão de modo comum em altas frequências.
CH1: 100KHz, 207,7V, saída de amplitude de sinal comum 94,62mV, CMRR -60dB
Sob ruído
Resultados do teste com DP3000: abaixo de 1000X, o ruído de largura de banda total é 254.8 Vrms.
Limite de largura de banda de 5MHz
(Disponível em 100MHz versões de 200MHz, exceto DP7000)
Ao medir a frequência de comutação de FET na maioria das fontes de alimentação de comutação, a sonda DP efetivamente remove o ruído de alta frequência.
Focado a zero rápido
Curtamente os cabos de teste e pressionando o botão "Zero", a sonda pode se concentrar muito rapidamente.
Seleção de duplo intervalo
Melhora a relação sinal-runto, atende a mais requisitos de teste.
Interface BNC
Interface BNC padrão, trabalhar com qualquer escuridão.
Alarme de sobretensão
LED intermitente e bipes rápidos indicam um alerta de sobretensão.
Design compacto e requintado
Sondas diferenciais muito menores do que as sondas diferenciais tradicionais.
| Model | Bandwidth | Differential Voltage (DC+AC PK) Max. | CMRR | Input impedance |
|---|---|---|---|---|
| DP700 | 100MHz | 70V（20X） 700V（200X） |
DC：>-80dB 100kHz: >-60dB 10MHz: >-30dB 100MHz: >-26dB |
16MΩ / 1.5pF(differential) 8MΩ / 3pF(each input to ground) |
| DP1500 | 150V（50X） 1500V（500X） |
16MΩ / 1.5pF(differential) 8MΩ / 3pF(each input to ground) |
||
| DP3000 | 300V（100X） 3000V（1000X） |
20MΩ / 1.5pF(differential) 10MΩ / 3pF(each input to ground) |
||
| DP7000 | 700V（100X） 7000V（1000X） |
60MΩ / 0.78pF(differential) |
||
| DP701 | 150MHz | 70V（20X） 700V（200X） |
DC：>-80dB 100kHz: >-60dB 10MHz: >-30dB 100MHz: >-26dB |
16MΩ / 1.5pF(differential) 8MΩ / 3pF(each input to ground) |
| DP1501 | 150V（50X） 1500V（500X） |
16MΩ / 1.5pF(differential) 8MΩ / 3pF(each input to ground) |
||
| DP3001 | 300V（100X） 3000V（1000X） |
20MΩ / 1.5pF(differential) 10MΩ / 3pF(each input to ground) |
||
| DP702 | 200MHz | 70V（20X） 700V（200X） |
DC：>-80dB 100kHz: >-60dB 10MHz: >-30dB 100MHz: >-26dB |
16MΩ / 1.5pF(differential) 8MΩ / 3pF(each input to ground) |
| DP1502 | 150V（50X） 1500V（500X） |
16MΩ / 1.5pF(differential) 8MΩ / 3pF(each input to ground) |
||
| DP3002 | 300V（100X） 3000V（1000X） |
20MΩ / 1.5pF(differential) 10MΩ / 3pF(each input to ground) |
||
| DP703 | 300MHz | 70V（20X） 700V（200X） |
DC：>-80dB 100kHz: >-70dB 20MHz: >-40dB 120MHz: >-26dB |
16MΩ / 0.5pF(differential) 8MΩ / 1pF(each input to ground) |
| DP1503 | 150V（50X） 1500V（500X） |
16MΩ / 0.5pF(differential) 8MΩ / 1pF(each input to ground) |
||
| DP3003 | 300V（100X） 3000V（1000X） |
20MΩ / 0.5pF(differential) 10MΩ / 1pF(each input to ground) |
||
| DP704 | 400MHz | 70V（20X） 700V（200X） |
DC：>-80dB 100kHz: >-70dB 20MHz: >-40dB 120MHz: >-26dB |
16MΩ / 0.5pF( differential) 8MΩ / 1pF(each input to ground) |
| DP1504 | 150V（50X） 1500V（500X） |
16MΩ / 0.5pF( differential) 8MΩ / 1pF(each input to ground) |
||
| DP3004 | 300V（100X） 3000V（1000X） |
20MΩ / 0.5pF( differential) 10MΩ / 1pF(each input to ground) |
||
| DP705 | 500MHz | 70V（20X） 700V（200X） |
DC：>-80dB 100kHz: >-70dB 20MHz: >-40dB 120MHz: >-26dB |
16MΩ / 0.5pF(differential) 8MΩ / 1pF(each input to ground) |
| DP1505 | 150V（50X） 1500V（500X） |
16MΩ / 0.5pF(differential) 8MΩ / 1pF(each input to ground) |
||
| DP3005 | 300V（100X） 3000V（1000X） |
20MΩ / 0.5pF(differential) 10MΩ / 1pF(each input to ground) |
DP1500
Ficha informativa
- Largura de banda máxima (MHZ)
- 100
- Tensão máxima (V)
- 1500
