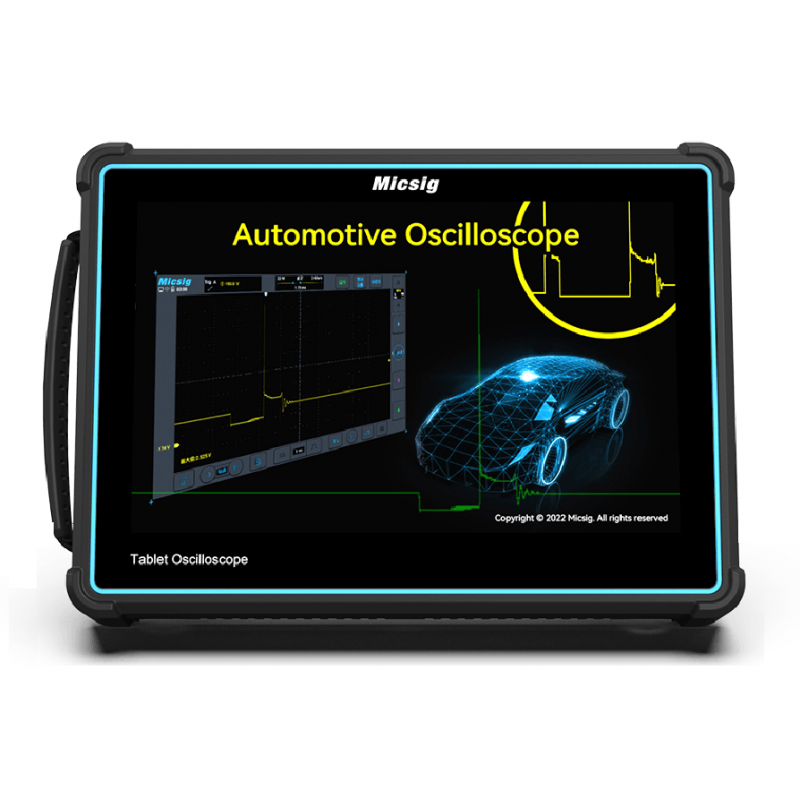

Micsig ATO2004 - Osciloscópio de toque automotivo 200MHZ / 4 canais
1168.46 €
1 437,21 € Incluindo IVA
200MHZ de largura de banda.
4 Canais e 1GSa/s.
Inclui coleção de PRESETS AUTOMOTIVOS.
Tela multitoque capacitiva de 10,1" e 1280x600 pixels.
Controle misto Toque e controles físicos.
Até 220Mpts de profundidade de memória.
LAN, WiFi, HDMI, host USB, interfaces de dispositivos USB.
Disparo e decodificação de protocolos seriais:
(CAN, LIN, Flexray, K, etc.)
A nova linha de osciloscópios táteis Micsig ATO1000 foi projetada especificamente para o mundo automotivo. Recursos avançados e manuseio intuitivo com toque ou controles físicos por meio de sua tela grande de 10,1".
A série ATO1000 também possui uma base completa de presets automotivos, o que facilita a tomada de medidas ajustando automaticamente os parâmetros necessários para a medição de cada sinal.
Os protocolos de comunicação automotiva já são onipresentes em muitos elementos de um veículo, e a série ATO1000 é capaz não apenas de capturar todos eles corretamente, mas também permite decodificar protocolos automotivos como CAN, LIN, Flexray (este recurso é opcional e adquirido separadamente) , obtendo os valores Hexadecimais dos quadros e permitindo assim uma análise verdadeiramente aprofundada dos mesmos.
Esta série também inclui vários acessórios automotivos específicos que facilitam a tomada de medidas, aos quais você pode adicionar qualquer um dos acessórios disponíveis na seção "Acessórios para osciloscópio" de nossa loja.
Suporta vários testes de atuador: várias tensões e correntes de injetores de combustível, sinais de controle do ventilador, temporização variável da válvula, válvulas solenóides de vasilha de carbono, válvulas solenóides EGR, etc.
A série ATO1000 também possui uma base completa de presets automotivos, o que facilita a tomada de medidas ajustando automaticamente os parâmetros necessários para a medição de cada sinal.
Os protocolos de comunicação automotiva já são onipresentes em muitos elementos de um veículo, e a série ATO1000 é capaz não apenas de capturar todos eles corretamente, mas também permite decodificar protocolos automotivos como CAN, LIN, Flexray (este recurso é opcional e adquirido separadamente) , obtendo os valores Hexadecimais dos quadros e permitindo assim uma análise verdadeiramente aprofundada dos mesmos.
Esta série também inclui vários acessórios automotivos específicos que facilitam a tomada de medidas, aos quais você pode adicionar qualquer um dos acessórios disponíveis na seção "Acessórios para osciloscópio" de nossa loja.
.
Testes de Circuito de Carga/Início
Suporta carregamento/início de 12V e 24V, ondulação de carregamento, corrente de partida e outros testes.
.
Vários testes de sensores
Suporta testes de ABS, Pedal do Acelerador, Posição do Acelerador, Pressão de Combustível, Medidor de Fluxo de Ar, Virabrequim, Árvore de Cames, Knock, MAP, etc.
.
Atuadores
Um toque para obter sinais, rápido e fácil.Suporta vários testes de atuador: várias tensões e correntes de injetores de combustível, sinais de controle do ventilador, temporização variável da válvula, válvulas solenóides de vasilha de carbono, válvulas solenóides EGR, etc.
.
Ignição
Incluindo ignição primária, ignição secundária e testes combinados de ignição primária+secundária..
Rede
CAN (CAN High / CAN Low), CAN FD, LIN, FlexRay e linha K.
.
Testes de Combinação
Vários canais do osciloscópio podem ser medidos juntos para realizar uma variedade de testes combinados, como o teste combinado do virabrequim e do eixo de comando, ou o teste combinado da ignição primária e da tensão do injetor de combustível, etc.
.
| Modelo | ATO3004 | ATO2004 | ATO1004 |
|---|---|---|---|
| Largura de banda | 300MHz | 200MHz | 100MHz |
| Canales analógicos | 4 | 4 | 4 |
| Tempo de subida | ≤1.16ns | ≤1.75ns | ≤3.5ns |
| Máx. Taxa de amostragem | 2GSa/s | 2GSa/s | 1GSa/s |
| Máx. Profundidade de memória | 220Mpts | 220Mpts | 110Mpts |
| Taxa de captura de forma de onda(Max) | 300,000 wfms/s | 300,000 wfms/s | 78,000 wfms/s |
| Faixa de sensibilidade de entrada | 1mV/div ~ 10V/div (1MΩ)；1mV/div ~ 10V/div (50Ω) | 1mV/div ~ 10V/div | |
| Filtro de largura de banda | 20MHz、 Low Pass (to 30Hz) | 20MHz、 Low Pass (to 30KHz) | |
| Armazenamento segmentado | Support，capture max 10,000 waveform events | Not Support | |
| impedância de entrada | 1MΩ/50Ω | 1MΩ | |
| Intervalo de base de tempo | 1ns/div ~ 1ks/div | 2ns/div ~ 1ks/div | |
| Teste de Suporte | Charging/Start Circuits, Sensors, Actuators, Ignition, Networks (CAN L/H, CAN FD, LIN, Flexray, K line), Combination Tests | ||
| Decodificação de barramento | UART、CAN、CAN FD、LIN、SPI、I²C | ||
| Interfaces | Wi-Fi、USB 3.0/2.0 Host、USB type-C、Grounding、HDMI、Trigger out | ||
| Almacenamiento |
32GB | ||
| Tela | 10.1 Inch LCD capacitive touch display，1280*800 resolution，11*10 grids | ||
| Bateria | 7.4V、7500mAh Li-Ion battery | ||
| Tamanho/peso | 265*192*50mm / 1.9kg（with battery） | ||
ATO2004
Ficha informativa
- Canais de osciloscópio
- 4
- Largura de banda do osciloscópio
- 200
- Profundidade de memória (Mpts)
- 220
- Decodificação de protocolos seriais
- Opcional
- Automotivo
- Dispone de funciones especificas para Automoción
