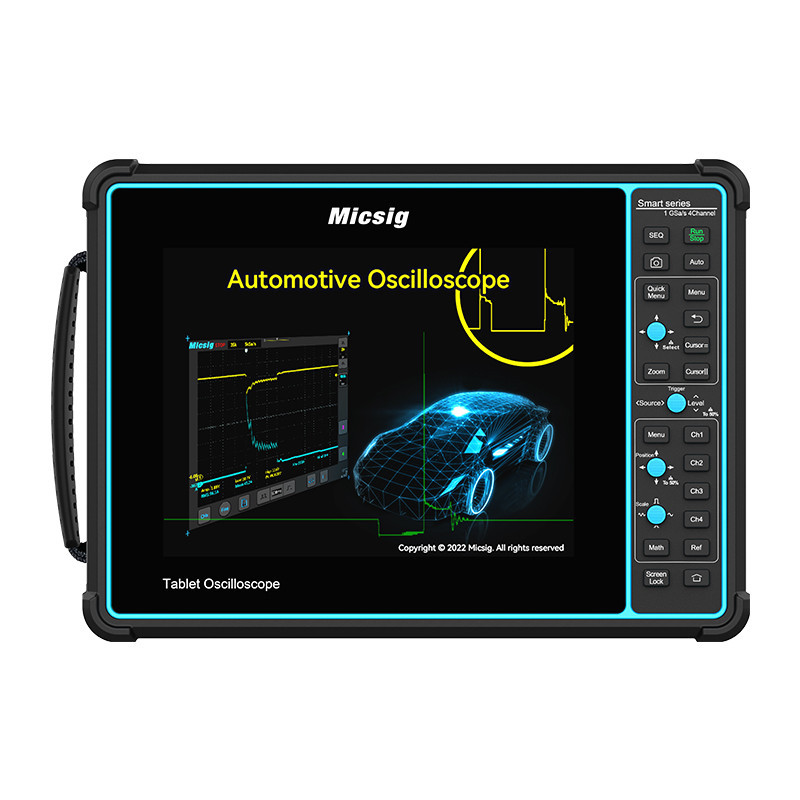

Micsig SATO2002 - Osciloscópio de toque automotivo 200MHZ / 2 canais
688.7 €
847,10 € Incluindo IVA
200MHZ de largura de banda.
2 Canais e 1GSa/s.
Inclui coleção de PRESETS AUTOMOTIVOS.
Tela multitoque capacitiva de 8" e 800x600 pixels.
Controle misto Toque e controles físicos.
Até 70Mpts de profundidade de memória.
LAN, WiFi, HDMI, host USB, interfaces de dispositivos USB.
Disparo e decodificação de protocolos seriais:
(CAN, LIN, Flexray, K, etc.)
A nova linha de osciloscópios táteis Micsig SATO1000 foi projetada especificamente para o mundo automotivo. Recursos avançados e toque intuitivo ou controles físicos através de sua grande tela de 8".
A série SATO1000 também possui uma base completa de presets automotivos, o que facilita a tomada de medidas ajustando automaticamente os parâmetros necessários para a medição de cada sinal.
Os protocolos de comunicação automotiva já são onipresentes em muitos elementos de um veículo, e a série SATO1000 é capaz não apenas de capturar todos eles corretamente, mas também permite decodificar protocolos automotivos como CAN, LIN, Flexray (este recurso é opcional e adquirido separadamente) , obtendo os valores Hexadecimais dos quadros e permitindo assim uma análise verdadeiramente aprofundada dos mesmos.
Esta série também inclui vários acessórios automotivos específicos que facilitam a tomada de medidas, aos quais você pode adicionar qualquer um dos acessórios disponíveis na seção "Acessórios para osciloscópio" de nossa loja.
A série SATO1000 também possui uma base completa de presets automotivos, o que facilita a tomada de medidas ajustando automaticamente os parâmetros necessários para a medição de cada sinal.
Os protocolos de comunicação automotiva já são onipresentes em muitos elementos de um veículo, e a série SATO1000 é capaz não apenas de capturar todos eles corretamente, mas também permite decodificar protocolos automotivos como CAN, LIN, Flexray (este recurso é opcional e adquirido separadamente) , obtendo os valores Hexadecimais dos quadros e permitindo assim uma análise verdadeiramente aprofundada dos mesmos.
Esta série também inclui vários acessórios automotivos específicos que facilitam a tomada de medidas, aos quais você pode adicionar qualquer um dos acessórios disponíveis na seção "Acessórios para osciloscópio" de nossa loja.
.
Experiência Operacional Inigualável
Tela de toque capacitiva TFT-LCD de 8 polegadas com resolução de 800 * 600, integra uma nova geração de tecnologias de hardware e software
.
Desempenho profissional
Alta largura de banda, alta taxa de amostragem, grande profundidade de memória, excelente desempenho de captura de sinal.
.
Portátil e de bancada
Bateria interna de íon de lítio de 7500mAh suporta 5h de trabalho de campo.Bloqueio de desligamento com segurança segura para transportar e armazenar.
Suporte traseiro de ligação triangular certifique-se de que ele fica firme no banco.
.
Testes de Circuito de Carga/Início
Suporta carregamento/inicialização de 12V e 24V, ondulação de carregamento, corrente de partida e outros testes
.
Vários testes de sensores
Suporta testes de ABS, Pedal do Acelerador, Posição do Acelerador, Pressão de Combustível, Medidor de Fluxo de Ar, Virabrequim, Árvore de Cames, Knock, MAP, etc..
Atuadores
Um toque para obter sinais, rápido e fácil.Suporta vários testes de atuador: várias tensões e correntes de injetores de combustível, sinais de controle do ventilador, temporização variável da válvula, válvulas solenóides de vasilha de carbono, válvulas solenóides EGR, etc.
.
Ignição
Incluindo ignição primária, ignição secundária e testes combinados de ignição primária+secundária.
.
Rede
CAN (CAN High / CAN Low), CAN FD, LIN, FlexRay e linha K.
.
Testes de Combinação
Vários canais do osciloscópio podem ser medidos juntos para realizar uma variedade de testes combinados, como o teste combinado do virabrequim e do eixo de comando, ou o teste combinado da ignição primária e da tensão do injetor de combustível, etc.
.
_1655189208.jpg)
Painel de botões multifunção
Botões multifuncionais altamente integrados, sticks de navegação inovadores de 5 direções fornecem controle rápido e preciso para várias operações.
.
Armazenamento interno atualizado de 32 GB
Permita que os usuários armazenem e acessem arquivos em massa, como formas de onda, capturas de tela e vídeos gravados.
.
Conexões Inteligentes
Software para PC + Aplicativo para celular (Android / iOS) controle remoto via Wi-Fi, USB; Capaz de acessar a internet para atualização online; Pode ser projetado via porta HDMI para demonstrações para fins de treinamento e educação.| Modelo | SATO2002 | |
|---|---|---|
| Largura de banda | 200MHZ | |
| Canais | 2 | |
| Taxa de amostragem | 1GSa/s (canal único) | |
| Profundidade de memória | 70Mpts (canal único) | |
| Teste de Suporte |
Circuitos de carregamento/partida, sensores, atuadores, ignição, redes (CAN L/H, CAN FD, LIN, Flexray, linha K), testes de combinação |
|
| Filtro de largura de banda | Largura de banda total, passagem baixa | |
| Porta de E/S | Wi-Fi, USB 3.0/2.0 Host, USB Type-C, Aterramento, HDMI, Trigger out | |
| Tela | Ecrã táctil capacitivo TFT LCD de 8", 800*600 pixels, 14*10 grelhas | |
| Dimensão / Peso Líquido | 265*192*50mm / 1.9kg | |
SATO2002
Ficha informativa
- Canais de osciloscópio
- 2
- Largura de banda do osciloscópio
- 200
- Profundidade de memória (Mpts)
- 70
- Decodificação de protocolos seriais
- Opcional
- Automotivo
- Dispone de funciones especificas para Automoción
