Micsig STO1004 Osciloscópio de toque portátil misto 100MHZ / 4 Canais
694.36 €
854,06 € Incluindo IVA
100MHZ de largura de banda.
4 Canais e 1GSa/s.
Velocidade máxima de captura de 130.000wfm/s.
Tela multitoque capacitiva de 8" e 800x600 pixels.
Permite o uso indistinto de controles físicos e táteis.
Até 70Mpts de profundidade de memória.
32G de armazenamento interno.
LAN, WiFi, HDMI, host USB, interfaces de dispositivos USB.
Acionamento e decodificação de protocolos seriais
(I2C, SPI, RS232 / UART, CAN, LIN, MIL-STD 1553, ARINC 429)
Gravação de vídeo.
Suporte para iOS e Android.

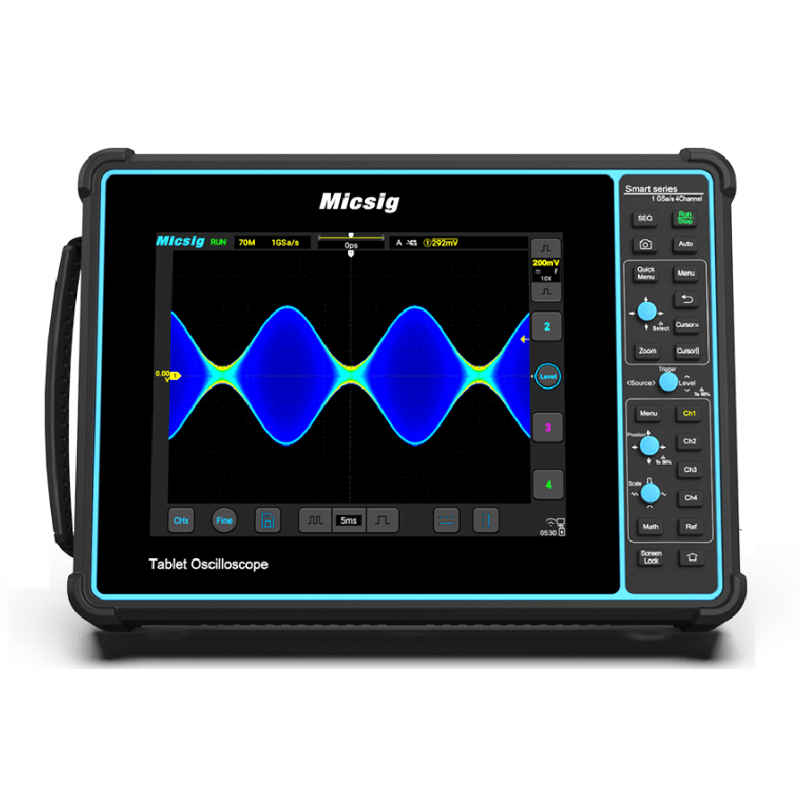

Micsig STO1004
Osciloscópio de toque portátil misto
100MHZ / 4 Canais
Os osciloscópios inteligentes da série Micsig STO1000 combinam controle de toque total, operação de botão e discagem e podem ser usados de forma intercambiável para acessar todas as funcionalidades do osciloscópio, proporcionando uma nova experiência de usuário. Combina as vantagens de um osciloscópio de mesa convencional com as de um dispositivo portátil graças à sua bateria de lítio de alta capacidade que lhe dá a possibilidade de transportá-lo para onde for necessário para funcionar de forma totalmente autônoma.A gama STO1000 possui até 70Mpts de profundidade de memória e uma excelente velocidade máxima de captura de 80.000wfm/s, o que torna possível localizar até mesmo os sinais intermitentes ou aleatórios mais indescritíveis.
A série STO1000 também possui uma grande tela TFT de 8 polegadas com resolução de 800x600 pixels que oferece excelente qualidade de imagem, com suporte multitoque e 256 níveis de intensidade de tela.
Eles também têm, entre outros recursos notáveis, armazenamento 8G, função de gravação de vídeo, conexão via LAN, Wi-Fi, HDMI, USB Host e USB Device para troca fácil de arquivos com outros dispositivos e suporte para iOS e Android.
.
Experiência Operacional Inigualável
Tela de toque capacitiva TFT-LCD de 8 polegadas com resolução de 800 * 600, interage com uma nova geração de tecnologias de hardware e software.
.

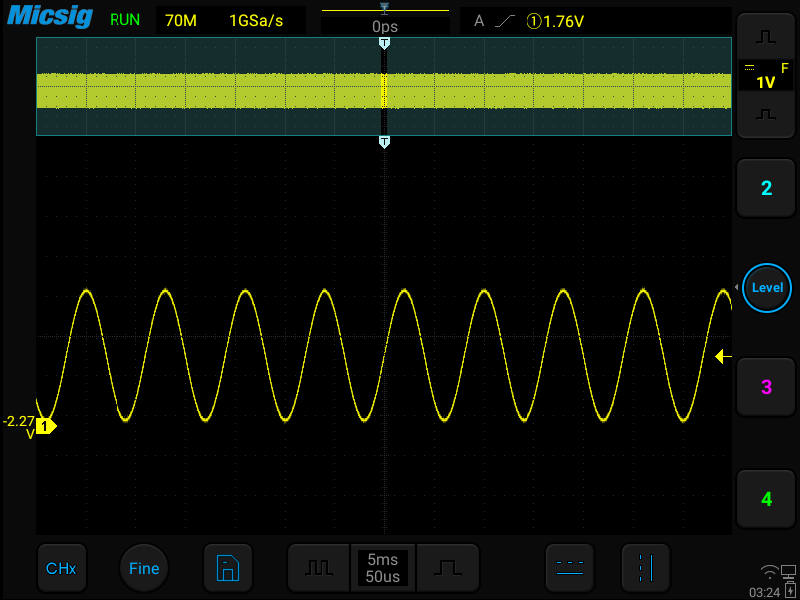

70Mpts de profundidade de memória
A tecnologia de zoom baseada em hardware e a profundidade de memória de até 70Mpts permitem que os usuários movam e naveguem pelas formas de onda com muito mais facilidade e aumentem o zoom rapidamente para focar na área de interesse.
.

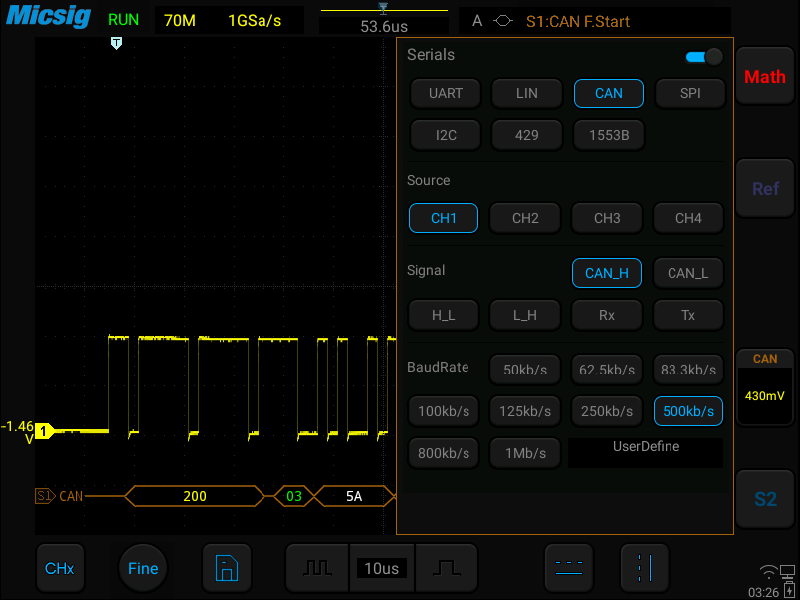

Decodificação de barramento serial
Suporta decodificações de barramento serial UART, LIN, CAN, I²C, SPI, exibe forma de onda e dados ao mesmo tempo.
.

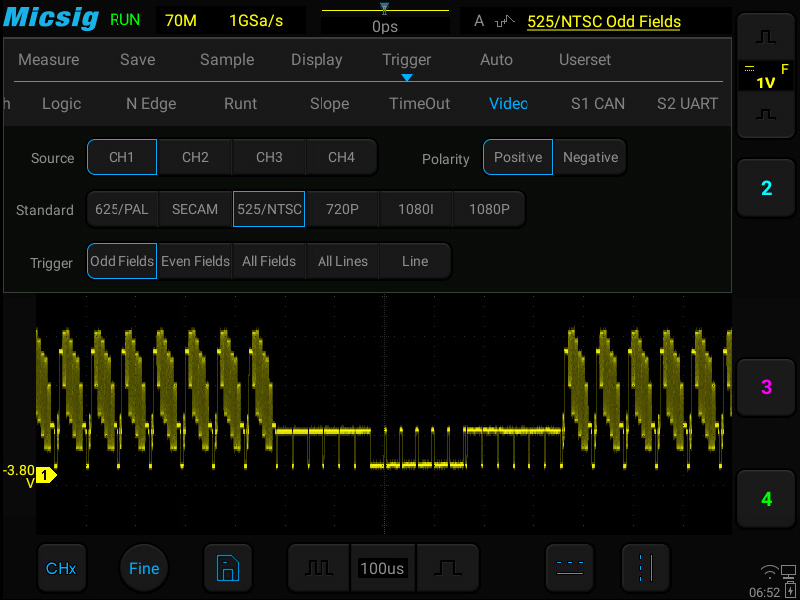

Funções de gatilho poderosas
Suporte Edge, Pulse, Logic, N Edge, Runt, Slope, Timeout, Video e Serial trigger, trigger mais intuitivo, troca rápida de fonte de trigger.
.

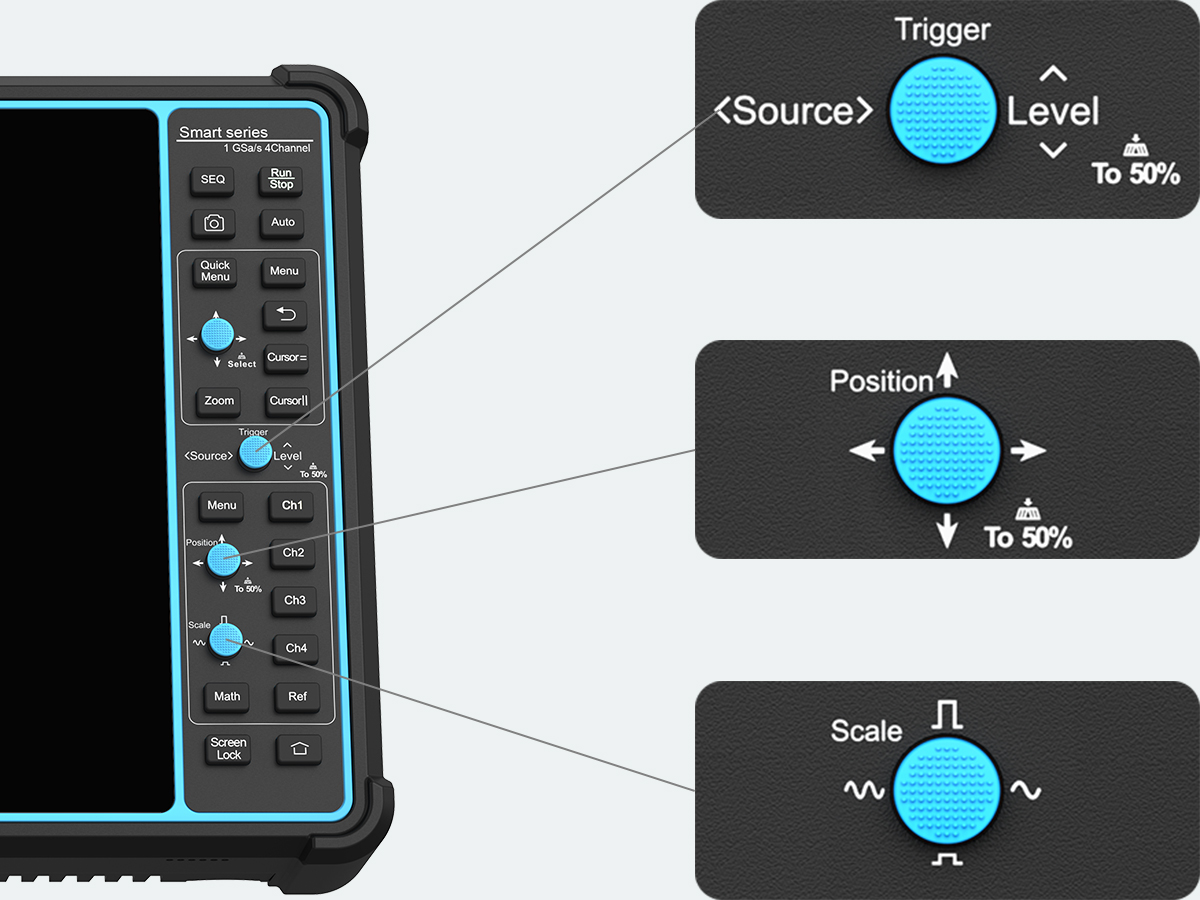

Painel de controle integrado
Botões de navegação multifuncionais inovadores oferecem controle rápido e preciso.
.

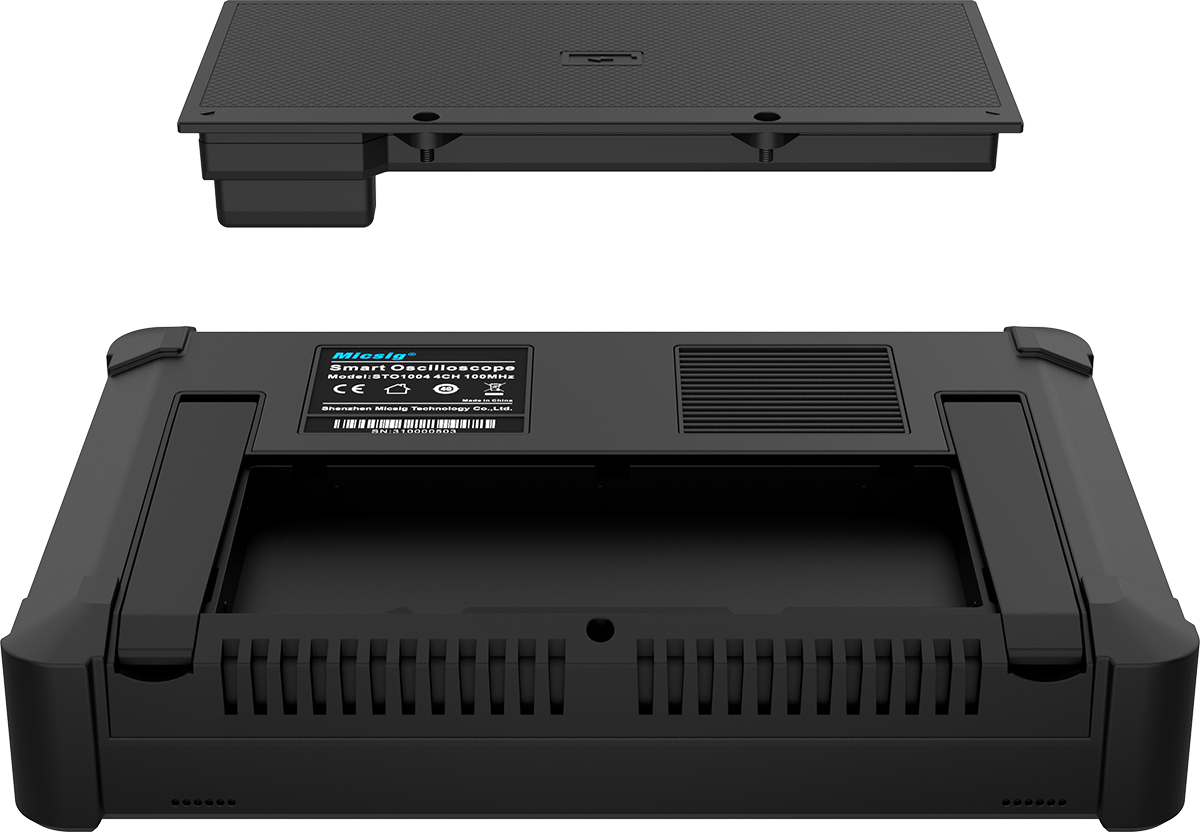

Portátil e de bancada
Built-in 7500mAh Li-ion suporta 5h de trabalho de campo longo, trava de desligamento segura segurança para transportar e armazenar. Suporte traseiro de ligação triangular.
.
Sistema Operacional Android
Com o primeiro sistema operacional Android do mundo, o Smart STO1000 oferece excelente experiência de usuário e aplicativos promissores.
.
Grande armazenamento interno de 32 GB
Permita que os usuários armazenem e acessem arquivos em massa, como formas de onda, capturas de tela e vídeos gravados.
.
Alta taxa de atualização de forma de onda
Taxa de atualização de forma de onda de até 130.000 wfms/s, a série STO1000 pode facilmente capturar eventos incomuns ou de baixa probabilidade.
.

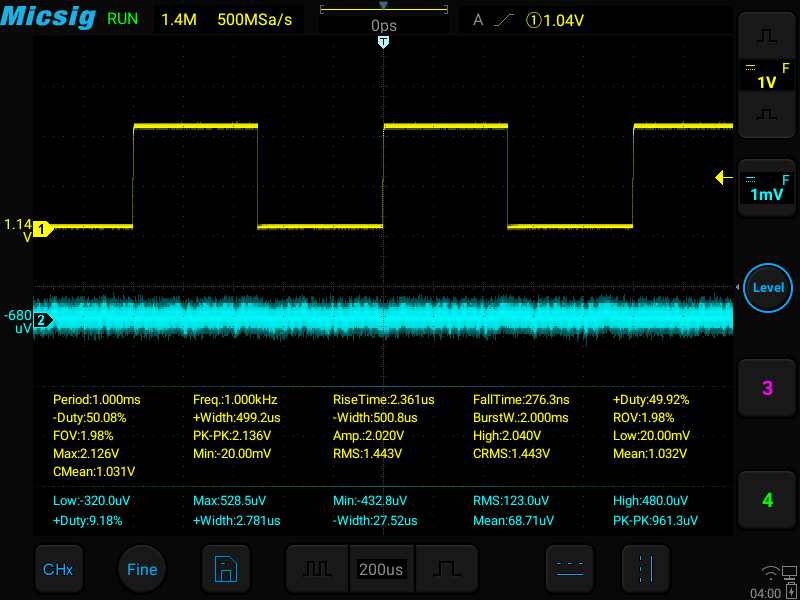

31 Medições Automáticas
Todos os 31 tipos de medições automáticas podem ser exibidos em uma tela, um toque para limpar, a melhor medição automática do mercado.
.
Temperatura da cor
Na exibição da temperatura da cor, a ocorrência do traço é representada por cores diferentes em oposição a mudanças na intensidade de uma cor. As cores vermelhas representam eventos ocorridos com mais frequência, enquanto o bule representa os menos frequentes..
Filtro de largura de banda
A função de filtro High Pass / Low Pass ajuda os engenheiros a descartar frequências insignificantes para eliminar a interferência e observar o verdadeiro estado do sinal.
.
Rótulo do canal
Ao medir em vários canais, os usuários podem ter diferentes rótulos para diferentes fontes parafacilitar a observação e a leitura.
.
Controle remoto
Suporte a software para PC + aplicativo para celular (Android / iOS) controle remoto via conexões de Wi-Fi, USB, capaz de acessar a Internet para atualização online, também pode ser projetado através da porta HDMI para demonstrações para fins de treinamento e educação.
.
| Modelo | STO1004 | ||
|---|---|---|---|
| largura de banda | 100MHz | ||
| Canais analógicos | 4 | ||
| Taxa de amostragem | 1GSa/S | ||
| Profundidade da memória | 70Mpts | ||
| Taxa de captura de forma de onda (máx.) | 130,000 wfms/s | ||
| Limitação de largura de banda | 20MHz, passa-alta, passa-baixa | ||
| porta de E/S | Wi-Fi, USB 3.0/2.0 Host, USB type-C, Grounding, HDMI, Trigger out | ||
| Tela | TFT-LCD industrial de 8 polegadas (800*600), 14*10 grades | ||
| Dimensões | 265*192*50mm | ||
| Bateria | 7.4V，7500mAh | ||
STO1004
Ficha informativa
- Canais de osciloscópio
- 4
- Largura de banda do osciloscópio
- 100
- Profundidade de memória (Mpts)
- 70
- Decodificação de protocolos seriais
- Opcional
- Taxa de captura (wfm/s)
- 130k
