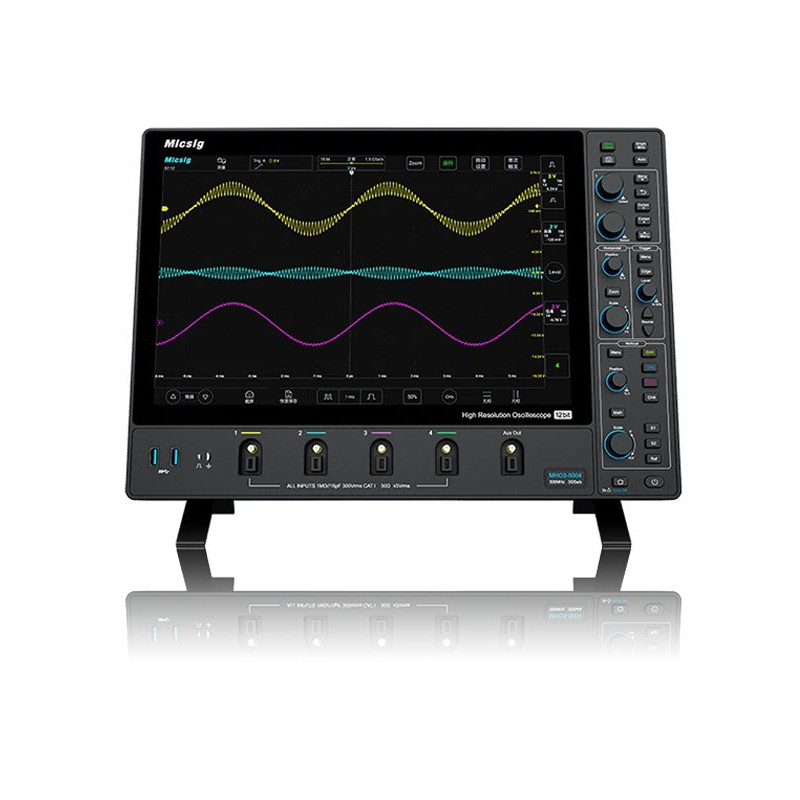

Micsig MHO3-5004 Osciloscópio de toque misto 4 canais / 500MHZ 3GSa/s 12 bits

3745.86 €

4 607,41 € Incluindo IVA

Osciloscópio de toque de alto desempenho
Tela: 14" , 1920*1200
Largura de banda: 500MHz
Taxa de amostragem: 3GSa/s
Profundidade de memória: 360Mpts
Resolução vertical: 12bits
Canais analógicos: 4
Decodificação de protocolo serial: CAN, CAN FD, LIN, SPI, I 2 C , UART, 1553B, 429

Quantidade

Expédition en 7/10 jours

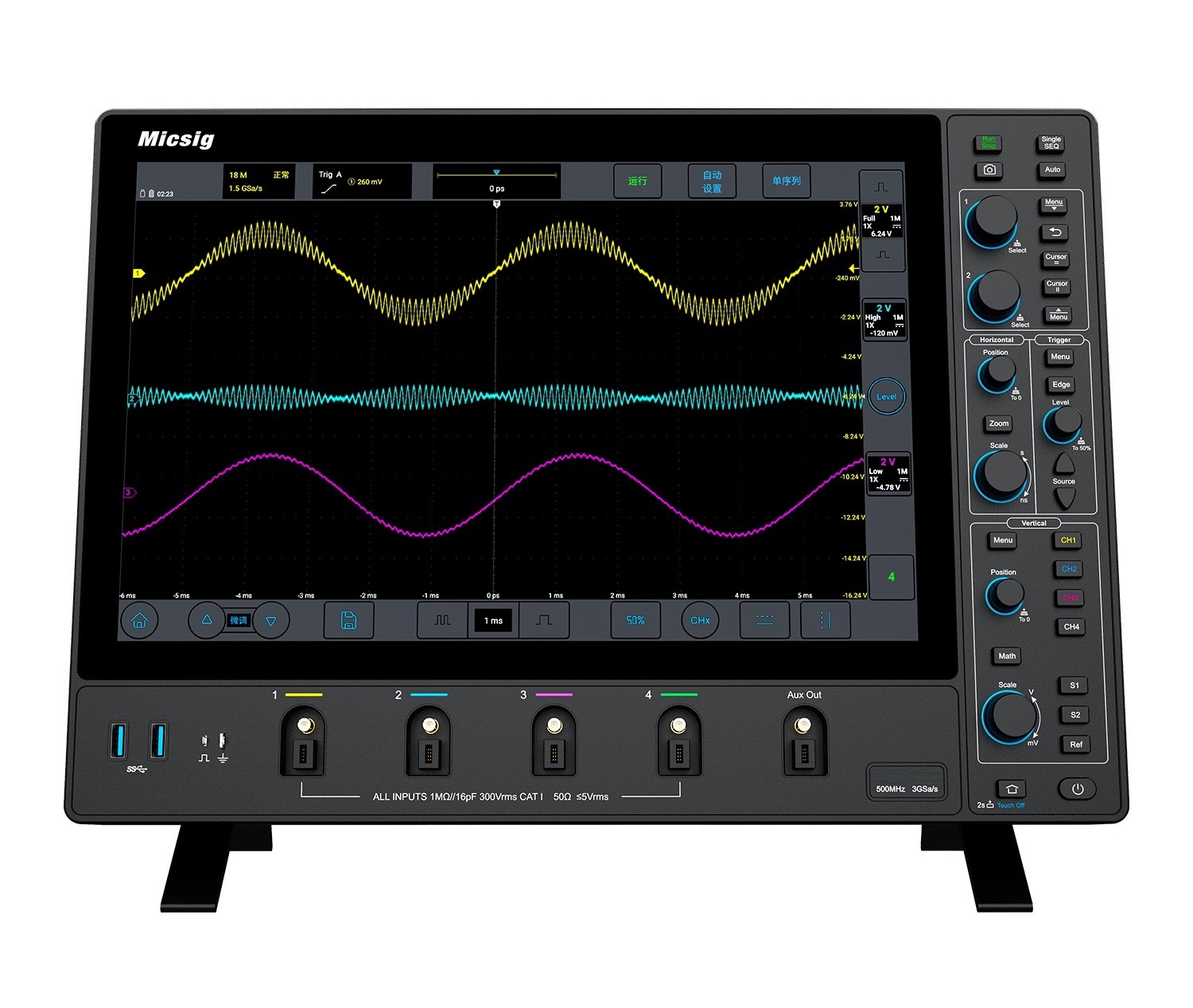

Série Micsig MHO3

Osciloscópios de alto desempenho

Os osciloscópios da série Micsig MHO3 possuem 4 canais analógicos e largura de banda de até 500 MHz (dependendo do modelo) , taxa de amostragem em tempo real de 3GSa/s eprofundidade de memória de 360Mpts. Com um corpo ultrafino de 3,58 cm e adequado para montagem na parede, o espaço na mesa é significativamente economizado. A tela sensível ao toque de 14" com resolução de 1920 x 1200 fornece formas de onda extremamente claras. A série MHO 3 usa um ADC de 12 bits de alta resolução com até 4096 níveis, permitindo que você veja os detalhes das formas de onda com clareza. Mais completo e claro.

Taxa de captura de forma de onda de 230.000 wfms/s

Tela sensível ao toque antirreflexo de 14" , resolução de 1920 x 1200 px
Interface de usuário ultra-amigável , fácil de usar
Interface especial de sonda Mic-OPI™ , com escurecimento automático
Aplicativo móvel, controle remoto para PC, Controle via
Armazenamento interno SCPI 32G

Decodificação de protocolos seriais : RS-232/422/485/UART, CAN, CAN FD, LIN, SPI, I²C, etc.

Resolução vertical de 12 bits
Largura de banda máxima de 500 MHz (dependendo do modelo)
Captura de dados simultânea multicanal
Filtragem de largura de banda passa alta/baixa
Ruído < 80 μVrms
Função de armazenamento segmentado
Função matemática avançada e FFT

Osciloscópio de alta resolução da série MHO

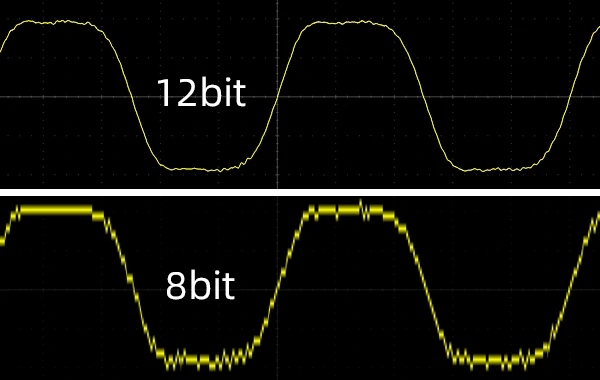

Resolução vertical de 12 bits

A série MHO 3 possui um ADC de alta resolução de 12 bits com até 4.096 níveis, que é 16 vezes maior que o ADC tradicional de 8 bits, ajudando os usuários a observar os detalhes das formas de onda de forma mais completa e clara.

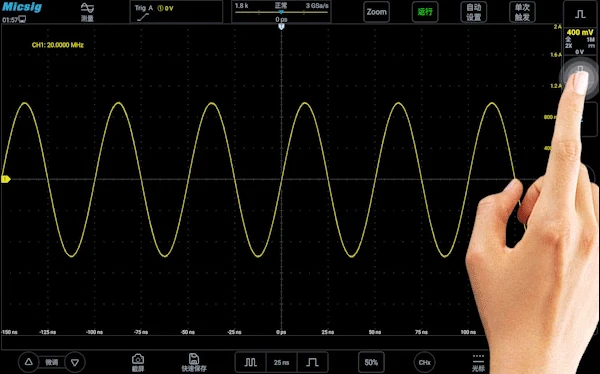

UI mais amigável

Equipada com o sistema operacional SigTestUI™ focado em instrumentos de medição e baseado em mais de 10 anos de experiência em design de UI, a série MHO 3 evoluiu para simplificar todas as interfaces de usuário. Permite compreender rapidamente a sua utilização de forma intuitiva em apenas alguns minutos.

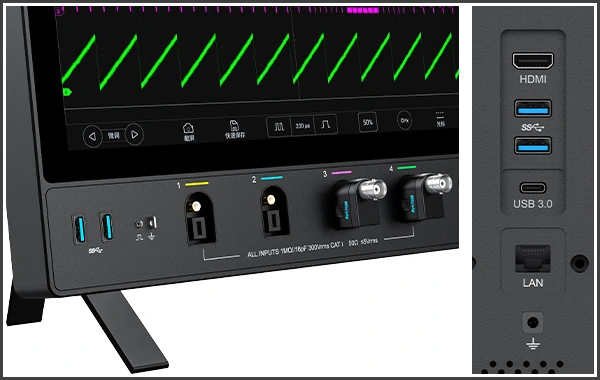

Conectividade completa

Interface de sonda Mic-OPI™, identifica automaticamente a atenuação passiva da sonda, clique único para continuar a calibração automática. (Também válido para acessórios padrão com adaptador BNC). Ele também possui conectividade USB 3.0 Host, USB Type-C, LAN, HDMI, Trigger out, etc.

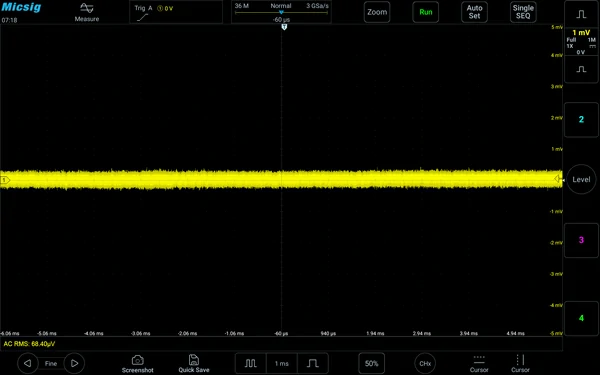

Barulho baixo

O ruído da série MHO 3 é inferior a 80 μVrms com uma largura de banda total de 500 MHz (dependendo do modelo), permitindo que sinais fracos, mas importantes, sejam capturados com precisão durante a depuração do circuito.

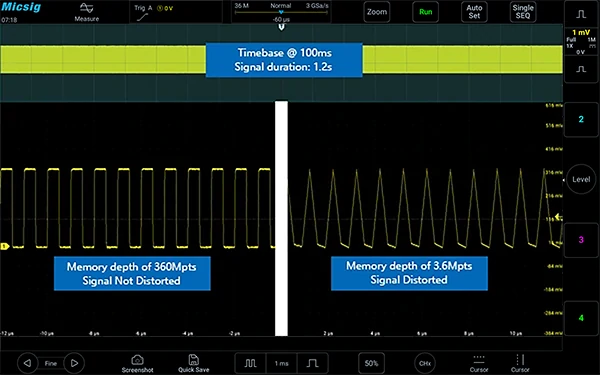

Memória profunda e aquisição de armazenamento segmentado.

Grande profundidade de memória e aquisição de armazenamento segmentado.

A profundidade da memória de até 360 Mpts oferece excelente fidelidade de sinal, o armazenamento segmentado divide o espaço de armazenamento limitado em vários pequenos segmentos e coleta vários eventos de disparo em um espaço de armazenamento, captura efetivamente os sinais alvo várias vezes durante um longo período de tempo e os reproduz para análise posterior.

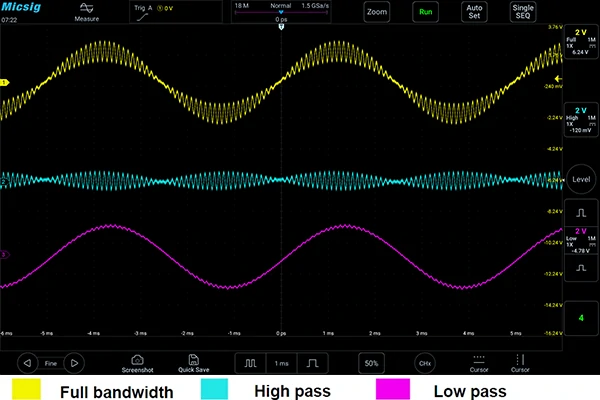

Filtro digital de hardware

A filtragem digital de hardware pode passar ou bloquear seletivamente componentes de sinal dentro de uma faixa de frequência específica, o que é muito útil para analisar bandas de frequência específicas de um sinal ou observar alterações em componentes de frequência específicos.

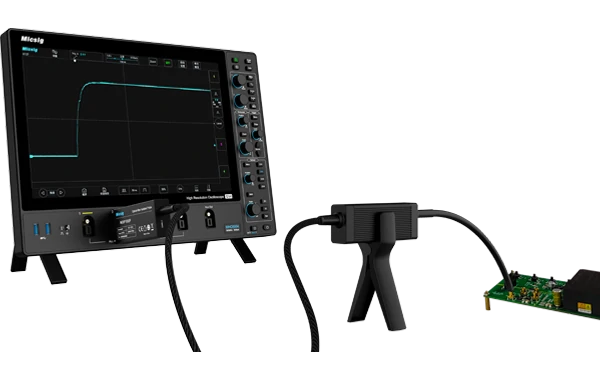

Ampla seleção de sondas.

Além das sondas passivas BNC padrão, a série MHO 3 suporta conexão com todas as sondas Micsig: sondas isoladas de fibra óptica, sondas diferenciais de alta tensão e sondas de corrente CA/CC.

Modelo	MHO3-5004	MHO3-3504	MHO3-2504
Largura de banda	500 MHz	350 MHz	250 MHz
Tempo de subida	≤0,7ns	≤1ns	≤1,4ns
Canais analógicos	4	4	4
Taxa de amostragem em tempo real	3GSa/s	3GSa/s	3GSa/s
Profundidade de memória	360 Mpts	360 Mpts	360 Mpts
Resolução vertical	12 bits
Máx. taxa de captura de forma de onda	230.000 wfms/s
Barulho	<80μVrms
Interfaces	Host USB 3.0, USB tipo C, HDMI, saída de gatilho
Tela	Tela de 14" totalmente sensível ao toque, resolução 1920 x 1200
Dimensões/Peso Líquido	40028035,8mm/4,3kg

Referência MHO3-5004

Ficha informativa

Canais de osciloscópio: 4
Largura de banda do osciloscópio: 500
Profundidade de memória (Mpts): 360
Decodificação de protocolos seriais: Sim
Taxa de captura (wfm/s): 230k
Tamanho da tela: 14
Bits: 12
