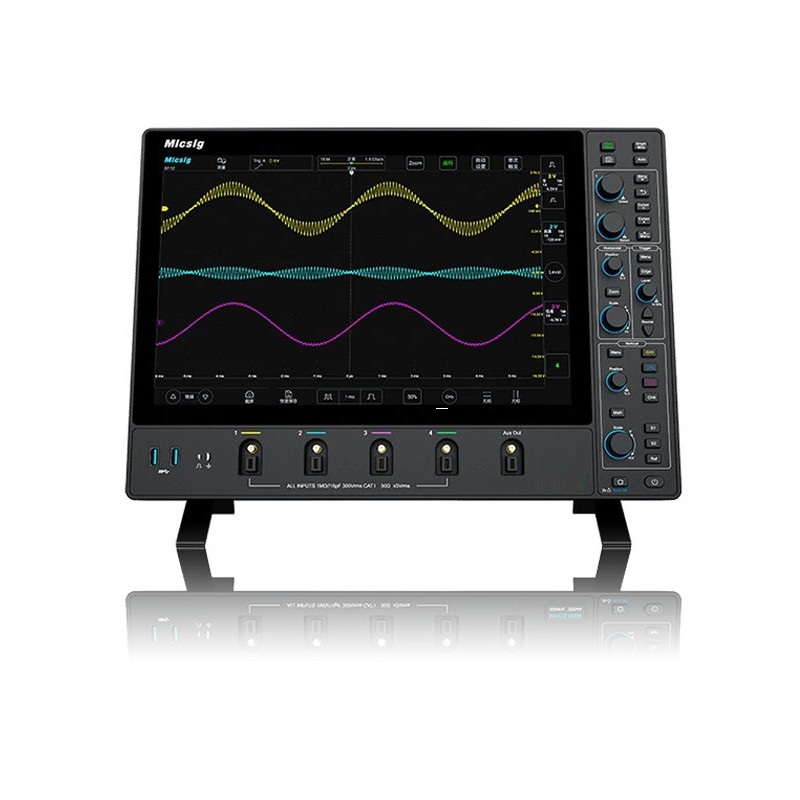

Micsig MDO3504 Osciloscópio de toque misto 4 canais / 350MHZ 3GSa/s 8 bits
2388.92 €
2 938,37 € Incluindo IVA
Osciloscópio de toque de alto desempenho
Tela: 14" , 1920*1200
Largura de banda: 350MHz
Taxa de amostragem: 3GSa/s
Profundidade de memória: 360Mpts
Resolução vertical: 8bits
Canais analógicos: 4
Decodificação de protocolo serial: CAN, CAN FD, LIN, SPI, I 2 C , UART, 1553B, 429
Série Micsig MDO
Osciloscópios de alto desempenho
Os osciloscópios da série Micsig MDO possuem 4 canais analógicos e largura de banda de até 500 MHz (dependendo do modelo) , taxa de amostragem em tempo real de 3GSa/s eprofundidade de memória de 360Mpts. Com um corpo ultrafino de 3,58 cm e adequado para montagem na parede, o espaço na mesa é significativamente economizado. A tela sensível ao toque de 14" com resolução de 1920 x 1200 fornece formas de onda extremamente claras.
Taxa de captura de forma de onda de 230.000 wfms/s
Tela sensível ao toque antirreflexo de 14" , resolução de 1920 x 1200 px
Interface de usuário ultra-amigável , fácil de usar
Interface especial de sonda Mic-OPI™ , com escurecimento automático
Aplicativo móvel, controle remoto para PC, Controle via
Armazenamento interno SCPI 32G
Interface de usuário ultra-amigável , fácil de usar
Interface especial de sonda Mic-OPI™ , com escurecimento automático
Aplicativo móvel, controle remoto para PC, Controle via
Armazenamento interno SCPI 32G
Decodificação de protocolos seriais : RS-232/422/485/UART, CAN, CAN FD, LIN, SPI, I²C, etc.
Resolução vertical de 8 bits
Largura de banda máxima de 500 MHz (dependendo do modelo)
Captura de dados simultânea multicanal
Filtragem de largura de banda passa alta/baixa
Ruído < 90 μVrms
Função de armazenamento segmentado
Função matemática avançada e FFT
Largura de banda máxima de 500 MHz (dependendo do modelo)
Captura de dados simultânea multicanal
Filtragem de largura de banda passa alta/baixa
Ruído < 90 μVrms
Função de armazenamento segmentado
Função matemática avançada e FFT
UI mais amigável
Equipada com o sistema operacional SigTestUI™ focado em instrumentos de medição e baseado em mais de 10 anos de experiência em design de UI, a série MDO evoluiu para simplificar todas as interfaces de usuário. Permite compreender rapidamente a sua utilização de forma intuitiva em apenas alguns minutos.
Conectividade completa
Interface de sonda Mic-OPI™, identifica automaticamente a atenuação passiva da sonda, clique único para continuar a calibração automática. (Também válido para acessórios padrão com adaptador BNC). Ele também possui conectividade USB 3.0 Host, USB Type-C, LAN, HDMI, Trigger out, etc.
Barulho baixo
O ruído da série MDO é inferior a 90 μVrms com uma largura de banda total de 500 MHz (dependendo do modelo), permitindo que sinais fracos, mas importantes, sejam capturados com precisão durante a depuração do circuito.
Grande profundidade de memória e aquisição de armazenamento segmentado.
A profundidade da memória de até 360 Mpts oferece excelente fidelidade de sinal, o armazenamento segmentado divide o espaço de armazenamento limitado em vários pequenos segmentos e coleta vários eventos de disparo em um espaço de armazenamento, captura efetivamente os sinais alvo várias vezes durante um longo período de tempo e os reproduz para análise posterior.
Filtro digital de hardware
A filtragem digital de hardware pode passar ou bloquear seletivamente componentes de sinal dentro de uma faixa de frequência específica, o que é muito útil para analisar bandas de frequência específicas de um sinal ou observar alterações em componentes de frequência específicos.
Ampla seleção de sondas.
Além das sondas passivas BNC padrão, a série MDO suporta conexão com todas as sondas Micsig: sondas isoladas de fibra óptica, sondas diferenciais de alta tensão e sondas de corrente CA/CC.
| Modelo | MDO5004 | MDO3504 | MDO2504 |
|---|---|---|---|
| Largura de banda | 500 MHz | 350 MHz | 250 MHz |
| Tempo de subida |
≤0,7ns | ≤1ns | ≤1,4ns |
| Canais analógicos | 4 | 4 | 4 |
| Taxa de amostragem em tempo real | 3GSa/s | 3GSa/s | 3GSa/s |
| Profundidade de memória | 360 Mpts | 360 Mpts | 360 Mpts |
| Resolução vertical | 8 bits | ||
| Máx. taxa de captura de forma de onda | 230.000 wfms/s | ||
| Barulho | <90μVrms | ||
| Interfaces | Host USB 3.0, USB tipo C, HDMI, saída de gatilho | ||
| Tela | Tela de 14" totalmente sensível ao toque, resolução 1920 x 1200 | ||
| Dimensões/Peso Líquido | 400*280*35,8mm/4,3kg | ||
MDO3504
Ficha informativa
- Canais de osciloscópio
- 4
- Largura de banda do osciloscópio
- 350
- Profundidade de memória (Mpts)
- 360
- Decodificação de protocolos seriais
- Sim
- Taxa de captura (wfm/s)
- 230k
- Serie
- MDO
- Tamanho da tela
- 14
- Bits
- 8
