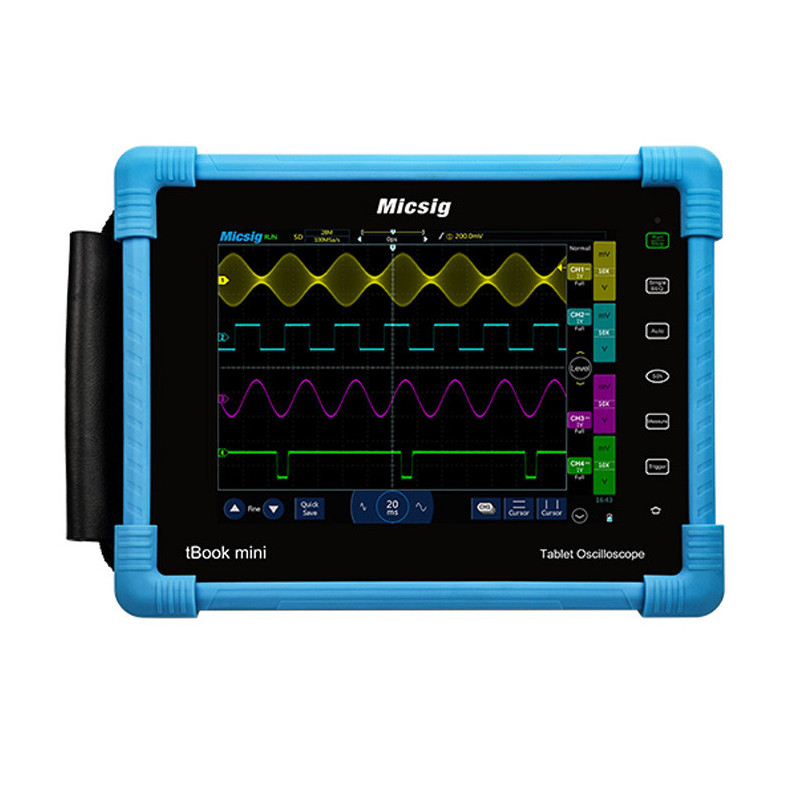

Micsig Tbook TO1102 - Osciloscópio de toque portátil 100MHZ / 2 canais

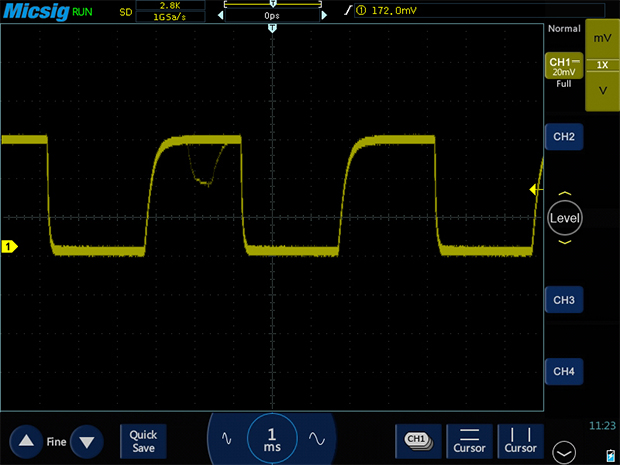

Taxa de captura de até 80K wfm/s

Uma alta velocidade de captura de forma de onda permite uma melhor detecção de falhas e sinais esporádicos. Quanto maior a velocidade de captura, maior número de formas de onda são obtidas e, portanto, o sinal obtido será mais completo.

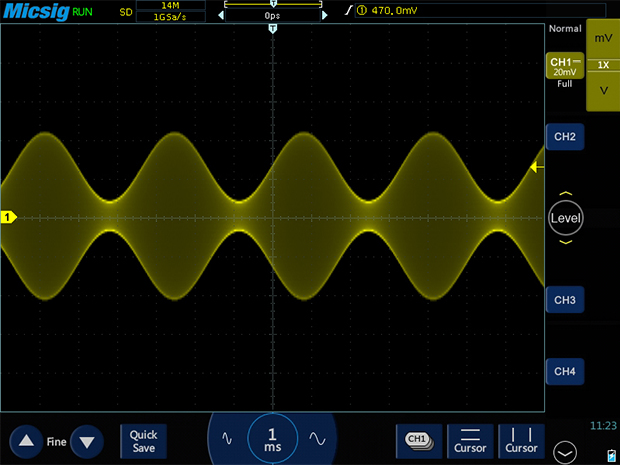

256 gradiente de nível de intensidade

Um display de fluorescência digital permite ao usuário visualizar a distribuição de probabilidade do sinal na tela. À medida que a aparência do sinal naquele local aumenta, seu brilho aumenta. Da mesma forma, em regiões de baixa ocorrência, o sinal será exibido de forma mais fraca.

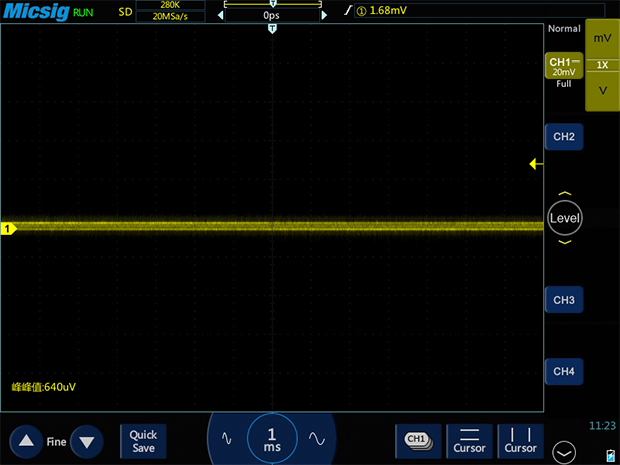

Baixo nível de ruído

O limite de nível de ruído inferior é inferior a 1mV ajuda você a obter medições mais precisas.

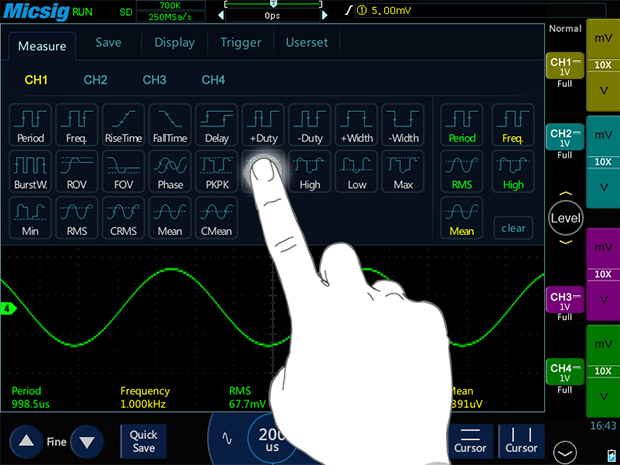

31 tipos de medições automáticas

Existem 31 medições automáticas para o usuário escolher na página de seleção de medição.

Toque em "Medir" para exibir todas as opções de medição em uma tela. Toque na medida desejada que deseja selecionar. Para desmarcar uma medida, toque no ícone da medida que não será selecionada ou toque em excluir para remover todas as medidas.

Toque em qualquer outro lugar na tela para sair do menu.

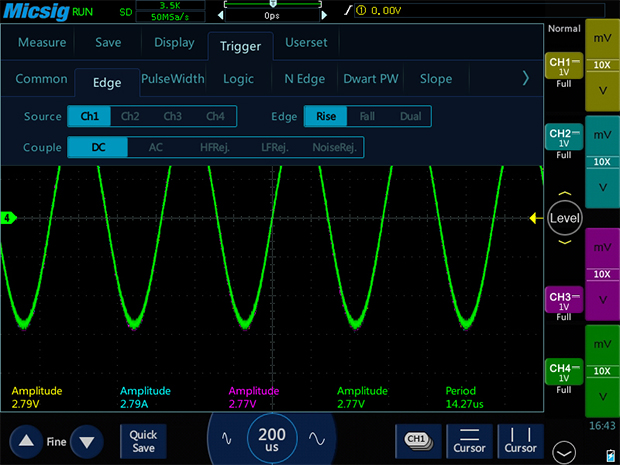

Configurações avançadas de disparo

Suporta 7 tipos de funções de gatilho: Edge, Pulse, Logic, Time Out, Dwart PW, Slope, N Edge e Video.

Toque em "Nível" para abrir o controle deslizante de nível de acionamento e arraste o marcador de nível de acionamento.

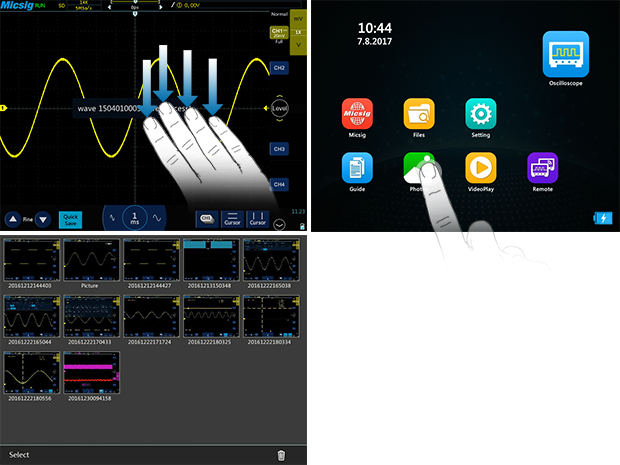

Capturar e exibir

Deslize para baixo para fazer uma captura de tela rapidamente com quatro dedos. As formas de onda podem ser visualizadas ou editadas localmente.

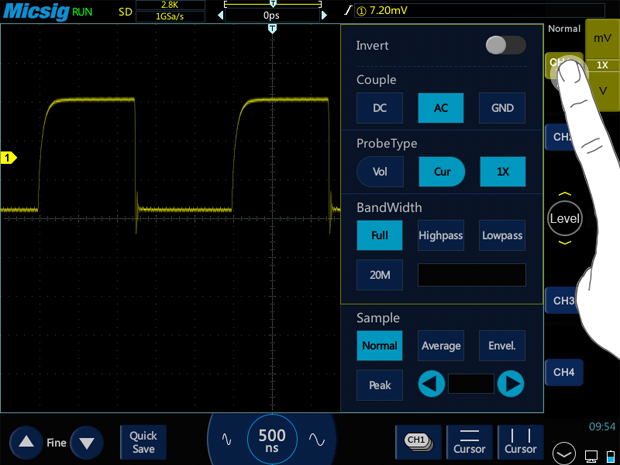

Configurações rápidas de canal

Toque no ícone "CH1" para mostrar ou ocultar os canais desejados.

Deslizar para a direita no ícone "canal" abrirá o menu de configurações do canal.

salvamento rapido

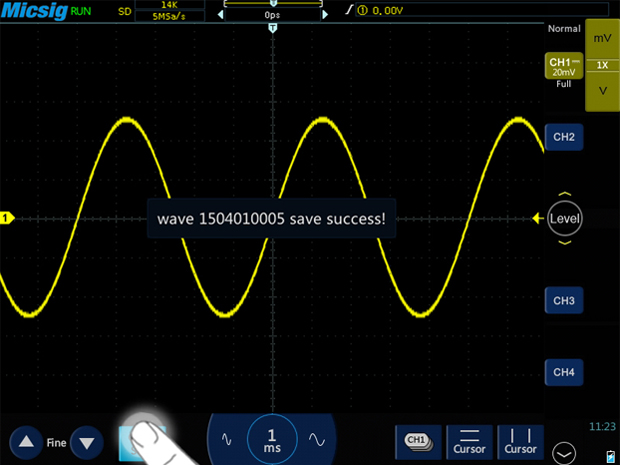

Toque no ícone "Quicksave" para salvar a forma de onda na memória.

A memória de armazenamento interno de 8 GB, expansível via USB, permite salvar um número virtualmente ilimitado de formas de onda.

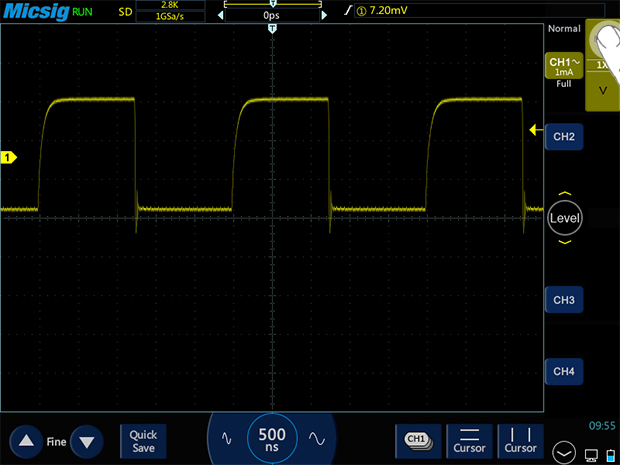

Ajuste do eixo vertical
Tocando em "mV" ou "V" para definir as divisões verticais desejadas.

Volts por divisão são exibidos na interface do usuário.

Ajuste de divisão horizontal

Toque duas vezes na forma de onda para ampliar a região desejada
Toque em "Escala de tempo" para abrir a régua de base de tempo para modificar rapidamente as divisões horizontais.

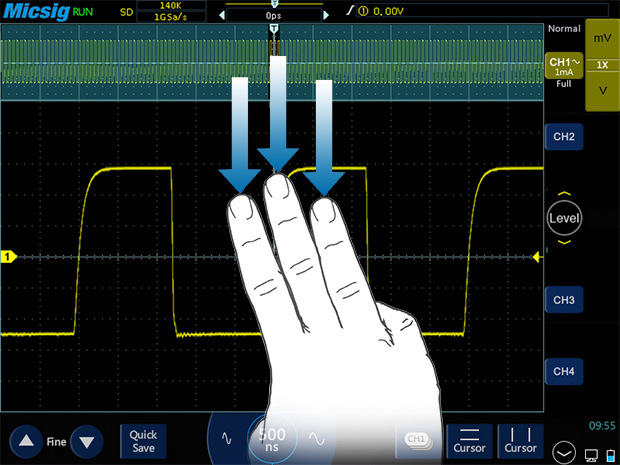

Ampliação
Deslize para baixo com três dedos simultaneamente para acessar a função ZOOM.

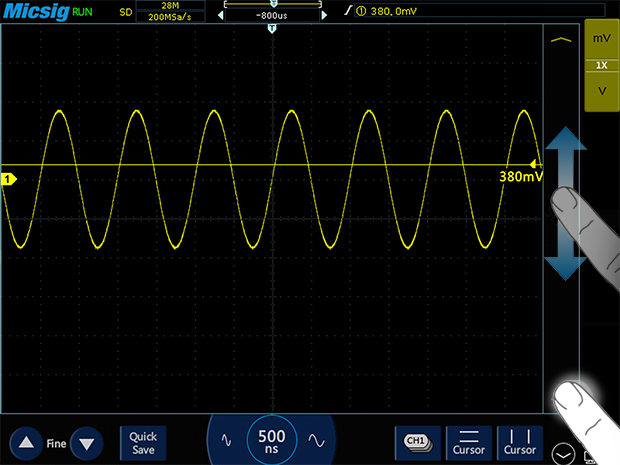

Ajuste do nível de gatilho

Toque para abrir o controle deslizante de nível de acionamento “Nível” e arraste o marcador de nível de acionamento para a posição desejada.

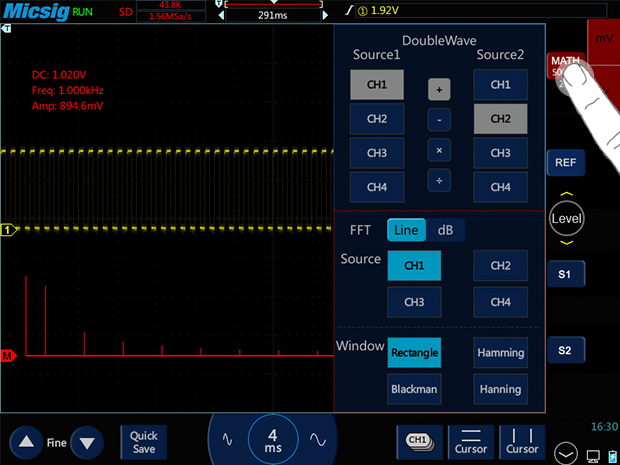

Configuração de funções matemáticas e referência de canal
Toque em “∧” para obter o ícone “Math” e o ícone de referência do canal, depois toque em “Math” para abrir. Deslize para a esquerda/direita para abrir/fechar as configurações do canal matemático. Toque em "Math" novamente para desligar a função matemática.

Use o mesmo método para definir a forma de onda de referência.

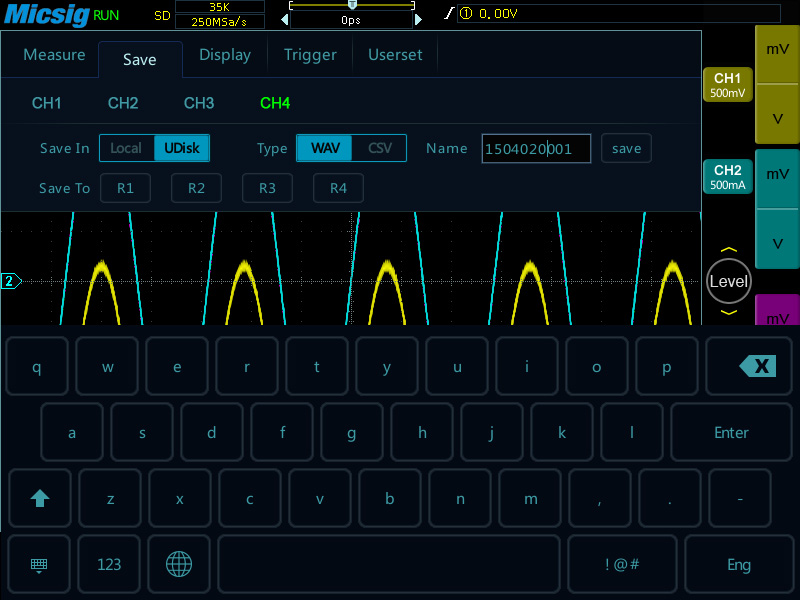

Teclado de toque

O teclado de toque na tela permite nomear arquivos facilmente e elimina a necessidade de usar um botão para tentar nomear arquivos.

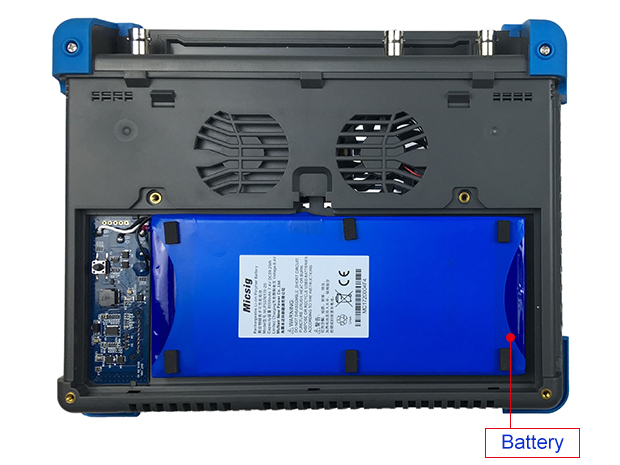

Bateria

Inclui uma bateria de iões de lítio recarregável de 7.500 mAh de alta capacidade, facilmente substituível e que permite períodos de funcionamento até 5 horas.

TABELA DE CARACTERÍSTICAS
