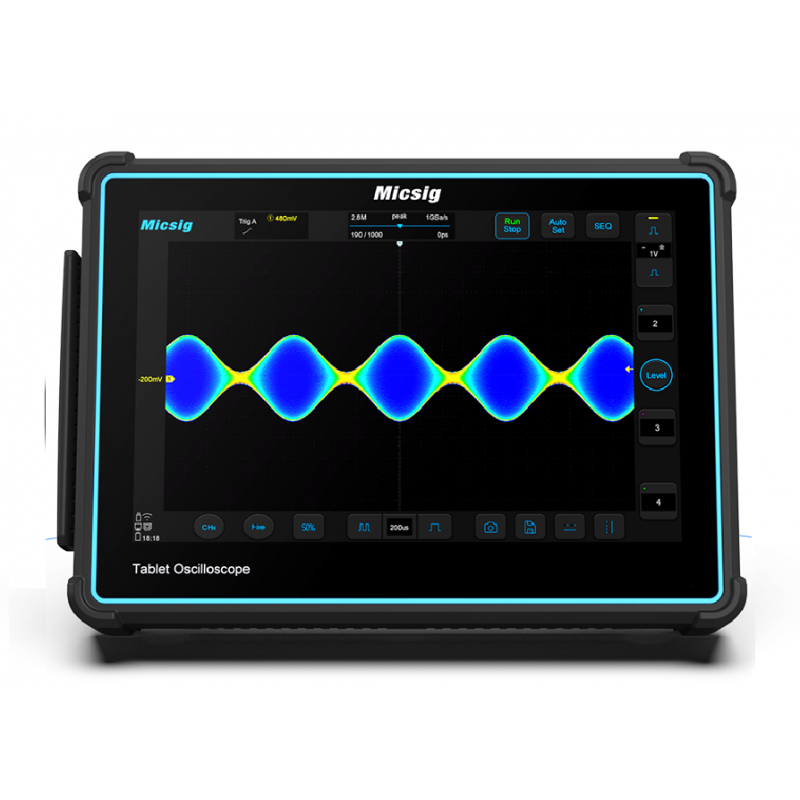

Micsig TO3004 - Osciloscópio de toque portátil 300MHZ / 4 canais
1135.53 €
1 396,70 € Incluindo IVA
300MHZ de largura de banda.
4 Canais e 1GSa/s.
Ecrã multitoque capacitivo de 10,1" e 1280x800px.
Até 220Mpts de profundidade de memória.
32G de armazenamento interno.
LAN, WiFi, HDMI, host USB, interfaces de dispositivos USB.
Gravação de vídeo.
Suporte para iOS e Android.
Micsig TO3004
Osciloscópio de toque portátil
300MHZ / 4 Canais
Os osciloscópios inteligentes da série Micsig TO1000 combinam controle total de toque, botão e operação de discagem e podem ser usados de forma intercambiável para acessar todas as funcionalidades do osciloscópio, proporcionando uma nova experiência de usuário. Combina as vantagens de um osciloscópio de mesa convencional com as de um dispositivo portátil graças à sua bateria de lítio de alta capacidade que lhe dá a possibilidade de transportá-lo para onde for necessário para funcionar de forma totalmente autônoma.
A gama TO1000 possui até 220Mpts de profundidade de memória e uma excelente velocidade máxima de captura de 300.000wfm/s, o que torna possível localizar até mesmo os sinais intermitentes ou aleatórios mais elusivos.
A série TO1000 também possui uma grande tela TFT de 10 polegadas com resolução de 1280x600 pixels que oferece excelente qualidade de imagem, com suporte multitoque e 256 níveis de intensidade de tela.
Eles também possuem, entre outros recursos notáveis, armazenamento 32G, função de gravação de vídeo, conexão via LAN, WiFi, HDMI, USB Host e USB Device para troca fácil de arquivos com outros dispositivos e suporte para iOS e Android.
.
Operação Full Touch
O novo osciloscópio da série TO oferece operação de toque total, com interface do usuário atualizada, é muito mais eficiente de usar do que os osciloscópios de mesa tradicionais.
.
Visor TFT-LCD de 10,1 polegadas
Ultra-alta resolução de 1280*800 mais tela capacitiva perfeita oferece experiência de toque incomparável, design compacto líder em solução portátil.
.
Conectividade completa
Equipado com Wi-Fi, host USB 3.0/2.0, USB tipo C, aterramento, HDMI e interfaces Trigger Out.
.
Portátil e de bancada
Built-in 7500mAh Li-ion suporta 4/5h de trabalho de campo longo, trava de desligamento segura segurança para transportar e armazenar; Suporte traseiro triangular, certifique-se de que ele também esteja firme no banco.
.
Profundidade de memória profunda de 220Mpts
Usando tecnologia de zoom baseada em hardware e profundidade máxima de memória de 220Mpts, os usuários podem capturar sinais em períodos de tempo mais longos com resolução mais alta e ver mais detalhes.
.
Taxa máxima de captura de forma de onda de 300.000 wfms/s, a série TO pode facilmente capturar eventos incomuns ou de baixa probabilidade.
.
Funções de gatilho poderosas
Suporte Edge, Pulse, Runt, Logic, N-edge, Video, Timeout, Slope etc.
.
Função de decodificação de barramento serial (padrão)
Suporte UART、CAN、LIN、SPI、I2C, também capaz de produzir os dados decodificados no modo de texto ou no formato CSV.
.
31 Medições Automáticas
Pode ser exibido com um toque e apagado na tela.
.
Filtro digital de hardware
Elimine componentes de frequência insignificantes para eliminar a interferência.
.
Aquisição de armazenamento segmentado
Até 10.000 eventos de forma de onda podem ser capturados para análise eficiente, ajudando os usuários a capturar sinais ocasionais e salvar os dados necessários de maneira mais otimizada.
.
Suporta função de temperatura de cor
A ocorrência do traço é representada por cores diferentes.As cores vermelhas representam eventos que ocorrem com mais frequência, enquanto o azul é usado para marcar pontos que ocorrem com menos frequência, o que ajuda os usuários a capturar formas de onda ocasionais para definir as condições de disparo de forma mais conveniente.
.
Suporte a HDMI
Útil para apresentações em telas maiores.
.
.
Suporta APP móvel (Android, iOS) e controle remoto do PC.Suporta atualização de rede Wi-Fi e transferência de dados FTP.
.
| Model | TO3004 | TO2004 | TO1004 |
|---|---|---|---|
| Largura de banda | 300MHz | 200MHz | 100MHz |
| Canais analógicos | 4 | 4 | 4 |
| Tempo de subida | ≤1.16ns | ≤1.75ns | ≤3.5ns |
| Máx. Taxa de amostragem | 2GSa/S | 2GSa/S | 1GSa/S |
| Máx. Profundidade de memória | 220Mpts | 220Mpts | 110Mpts |
| Taxa de captura de forma de onda (máx.) | 300,000 wfms/s | 300,000 wfms/s | 78,000 wfms/s |
| Faixa de sensibilidade de entrada | 1mV/div ~ 10V/div (1MΩ)；1mV/div ~ 10V/div (50Ω) | 1mV/div ~ 10V/div | |
| Filtro de largura de banda | 20MHz, passa-alta, passa-baixa | 20MHz, passa-alta, passa-baixa (até 30Hz) | |
| Armazenamento segmentado | Suporte, capture no máximo 10.000 eventos de forma de onda | Não suporta | |
| Impedância de entrada | 1MΩ/50Ω | 1MΩ | |
| Intervalo de base de tempo | 1ns/div ~ 1ks/div | 2ns/div ~ 1ks/div | |
| Tipos de gatilho | Borda, Largura de pulso, Lógica, Nth Edge, Runt, Slope, Time Out, Vídeo | ||
| decodificação de barramento | UART、CAN、CAN FD、LIN、SPI、I²C | ||
| Matemática avançada | Sqrt()、 Abs()、Deg()、 Rad()、Exp()、Diff()、ln()、Sine()、Cos()、Tan()、 Intg()、 Log()、arcsin()、arccos()、arctan() | ||
| Interfaces | Wi-Fi、USB 3.0/2.0 Host、USB type-C、Grounding、HDMI、Trigger out | ||
| Armazenamento de dados | 32GB | ||
| Tela | Display de toque capacitivo LCD de 10,1 polegadas, resolução de 1280 * 800, grades de 11 * 10 | ||
| Bateria | Bateria de íons de lítio de 7,4V、7500mAh | ||
| Tamanho/peso |
265*192*50mm / 1.9kg | ||
TO3004
Ficha informativa
- Canais de osciloscópio
- 4
- Largura de banda do osciloscópio
- 300
- Profundidade de memória (Mpts)
- 220
- Taxa de captura (wfm/s)
- 300k
