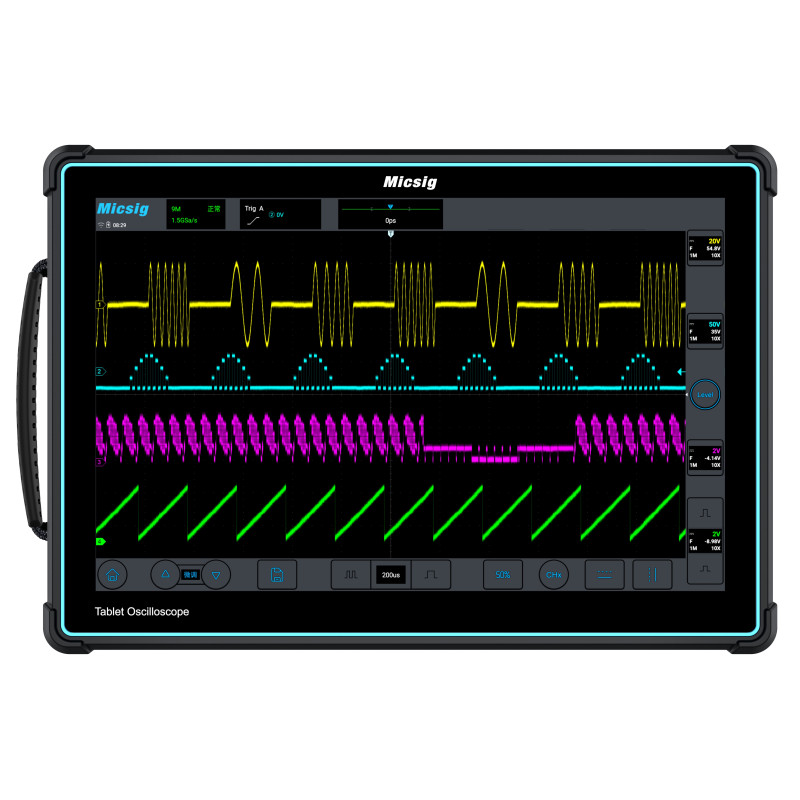

Micsig ETO5004 Osciloscópio de toque portátil 500MHZ / 4 canais 3GSa/s 14"
2604.53 €
3 203,57 € Incluindo IVA
Largura de banda de 500MHZ .
4 Canais e 3GSa/s .
Tela multitoque capacitiva de 14 " 1920x1200px.
Profundidade de memória de até 360Mpts.
Armazenamento interno de 32G.
Interfaces WiFi, HDMI, host USB 3.0/2.0, dispositivo USB.
Gravação de vídeo.
Suporte para iOS e Android e controle SCPI.
Decodificação de vídeo.
Protocolos RS-232/422/485/UART, PODE, PODE FD, LIN, SPI, I2C, etc.
Série Micsig ETO
Osciloscópios de toque portáteis
alta performance
A série ETO pertence à 5ª geração de osciloscópios Micsig com largura de banda de até 500MHz (dependendo do modelo), 4 canais analógicos, taxa de amostragem de até 3GSa/s e profundidade de memória de 360Mpts . Integra a nova interface Micsig SigtestUI™ , permite multitarefa e oferece excelente desempenho em todas as áreas.Sua grande tela sensível ao toque de 14 polegadas e bateria integrada de grande capacidade fazem dele a ferramenta perfeita tanto para uso em laboratório quanto quando é necessário se deslocar para trabalhos no local. Largura de banda de até 500MHz (dependendo do modelo)
Interface de usuário intuitiva SigtestUI ™
Armazenamento simultâneo de dados multicanal
Filtro de largura de banda passa-alta e passa-baixa
Ruído < 90μVrms
Função de armazenamento segmentado ( 10.000 eventos )
Funções matemáticas avançadas e FFT
Velocidade de captura de forma de onda de até 230.000 wfms /s
Tela de toque de 14'', 1920*1200 pixels
Bateria embutida de alta capacidade
Permite o uso de sondas BNC padrão ou sondas com ajuste automático Interface Mic-OPI™ Suporta dispositivos móveis Android/IOS e controle remoto do PC e através de comandos SCPI
32G interno armazenamento
Decodificação de protocolos seriais RS-232/422/485/UART, CAN, CAN FD, LIN, SPI, I2C, etc.
Grande profundidade de memória
Equipada com o sistema multitarefa SigtestUI™ , a série ETO é muito simples de operar. Possui corpo fino e protegido com borracha anti-choque, com tela sensível ao toque de 14 polegadas e excelente resolução de 1920 x 1200 pixels , oferece uma exibição de forma de onda ultra nítida que você nunca experimentou.

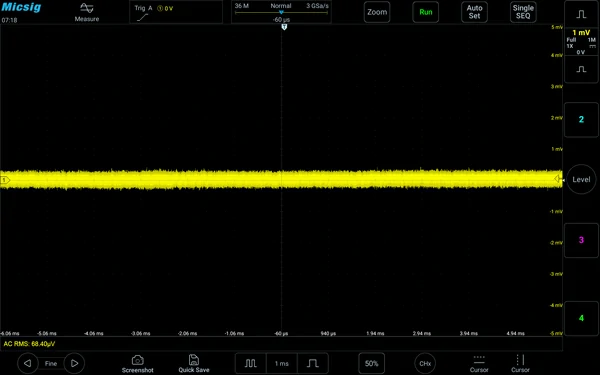

Ruído base ultrabaixo
Piso de ruído inferior a 90 μVrms, mesmo com largura de banda total de 500MHz, capaz de capturar eventos fracos, mas importantes, durante depuração e análise de sinal.

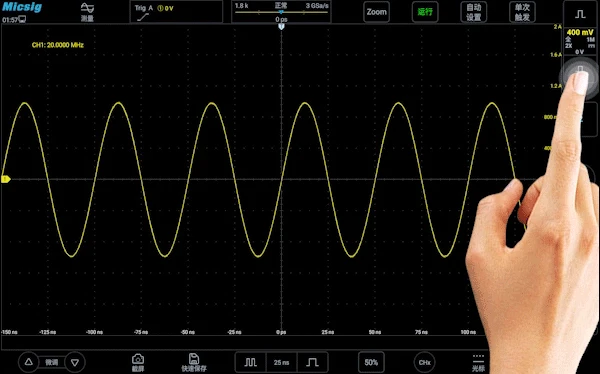

Interface intuitiva
Equipado com o sistema de instrumento dedicado da Micsig, interface de sonda SigTest, todas as operações podem ser concluídas de forma fácil e rápida. É o resultado de uma combinação de milhares de sugestões de nossos usuários de engenharia.

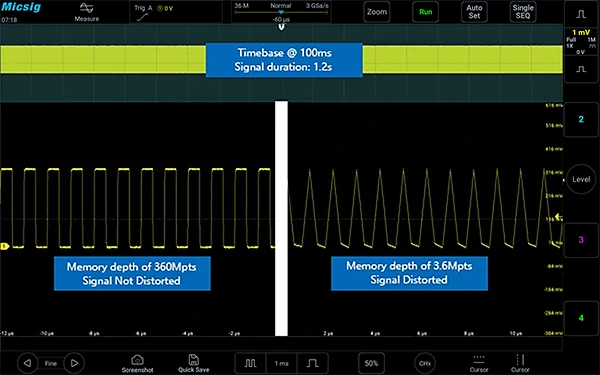

Grande profundidade de memória
Profundidade de memória de até 360Mpts , garantindo excelente fidelidade de sinal mesmo em uma grande base de tempo.

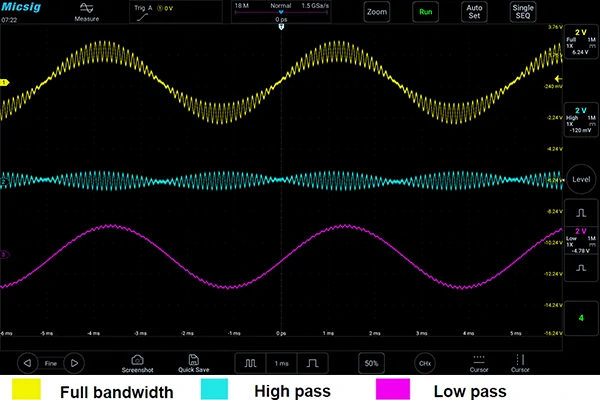

Filtro digital de hardware
A série ETO pode passar ou bloquear seletivamente componentes dentro de faixas de frequência específicas. O alcance pode atingir até 30 Hz, filtrando efetivamente interferências e ruídos, melhorando muito a precisão e a confiabilidade.

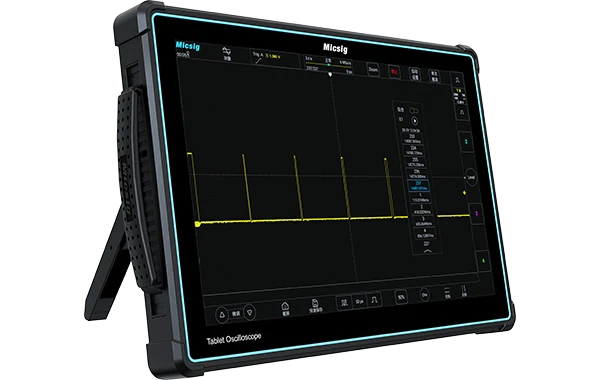

Com uma grande bateria integrada de 13.500 mAh, o ETO pode ser usado em um PC de mesa ou transportado para testes em campo. Suporte para bloqueio de desligamento.

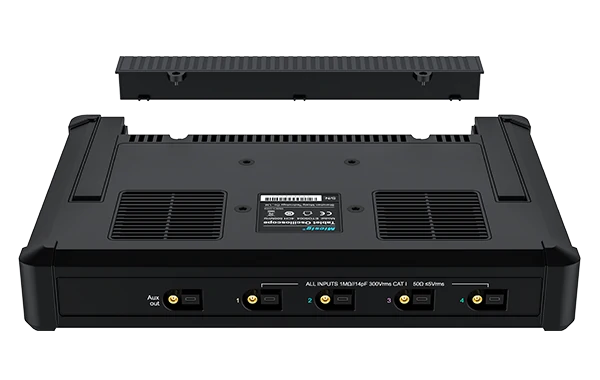

A interface de montagem VESA padrão de 75 mm x 75 mm expande a compatibilidade.

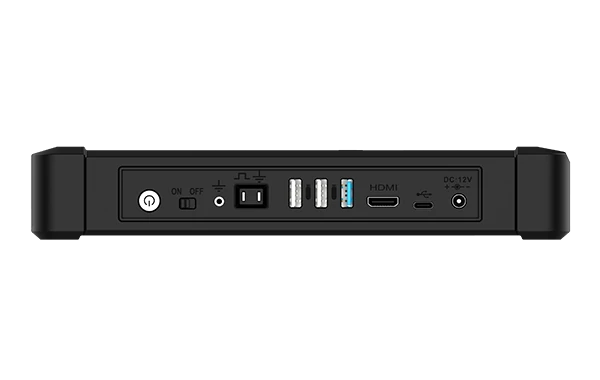

Equipado com uma variedade de portas , incluindo host USB 3.0/2.0, dispositivo USB, terra, HDMI, saída de gatilho, etc.
| Modelo | ETO5004 | ETO3504 |
|---|---|---|
| Largura de banda |
500 MHz | 350 MHz |
| Tempo de subida |
≤0,7ns | ≤1ns |
| Canais analógicos | 4 | 4 |
| Taxa de amostragem em tempo real | 3GSa/s | 3GSa/s |
| Profundidade de memória | 360 Mpts | 360 Mpts |
| Máx. taxa de captura de forma de onda | 230.000 wfms/s | |
| Barulho | <90μVrms | |
| Interfaces | Host USB 3.0/2.0, USB tipo C, HDMI, saída de gatilho | |
| Tela | Tela de 14" totalmente sensível ao toque, resolução 1920 x 1200 | |
| Bateria | Bateria de íon de lítio 7,4V/13500mAh | |
| Dimensão/Peso Líquido | 353*245*56mm/3,6kg (com bateria) | |
ETO5004
Ficha informativa
- Canais de osciloscópio
- 4
- Largura de banda do osciloscópio
- 500
- Profundidade de memória (Mpts)
- 360
- Taxa de captura (wfm/s)
- 230k
- Serie
- ETO
- Tamanho da tela
- 14
