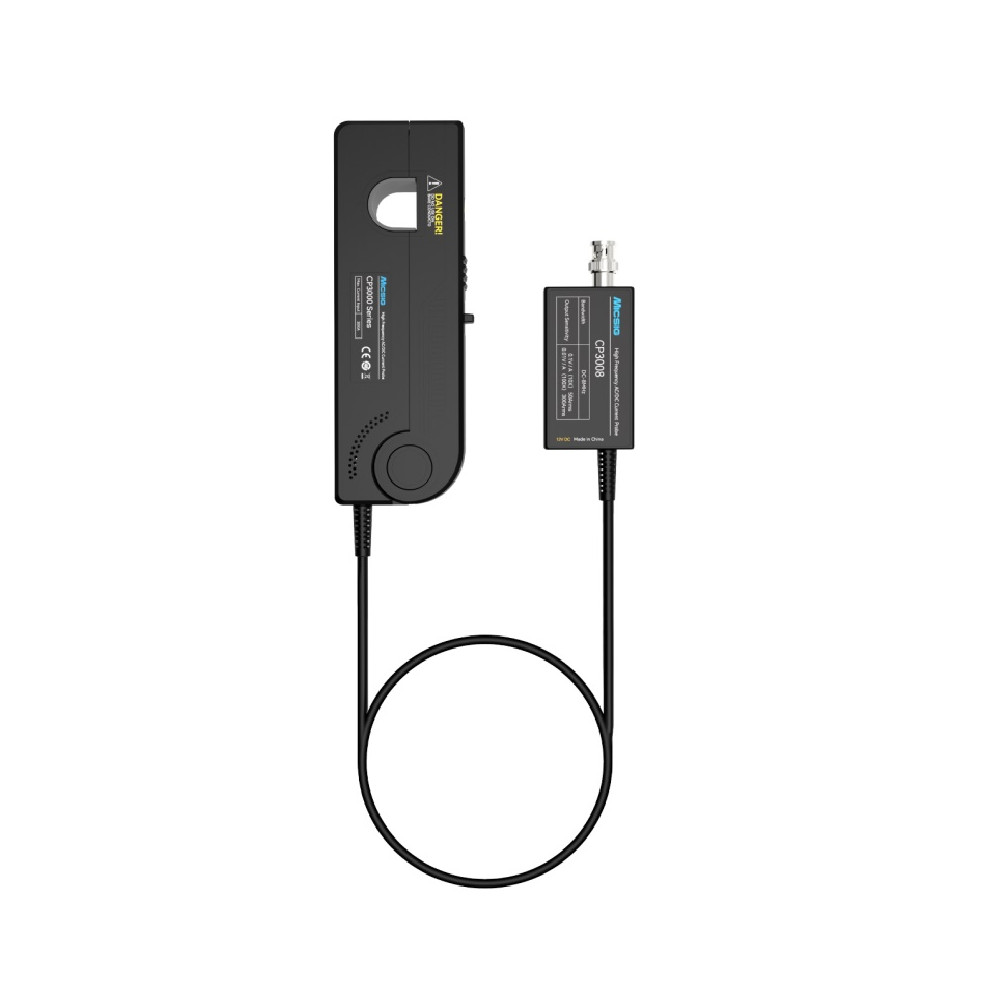

Micsig CP3005 Sonda de corrente 5MHz / 300A
1269 €
1 560,87 € Incluindo IVA
Largura de banda máxima: 5 MHz
Corrente máxima mensurável: 300 Arms
Precisão (típica): 1%
Diâmetro máximo do condutor: 20 mm
Interface: BNC
Sondas de corrente
Série CP
A série Micsig CP possui 1% de precisão e resolução de 1 mA para captura precisa de forma de onda e medições confiáveis. Um projeto dual-end abrange a detecção de sinal pequeno e a análise transitória de alta corrente, ajudando os engenheiros a otimizar seus projetos. Com opções de mandíbula de 5 mm e 20 mm, um botão de gás / auto-zero e um alarme de sobrecorrente embutido, a série CP garante fácil operação e segurança. A interface BNC padrão é compatível com a maioria das marcas de osciloscópio, tornando-o ideal para novos testes de energia industrial e eletrônica.
Excelente design
Auto Degaussing e Zero: sem esforço, eficiente e preciso.
Alarme de sobrecorrente para comutação de alcance seguro e proteção confiável.
Interface BNC padrão compatível com a maioria das marcas de osciloscópio.
Medições de sinal de corrente HF
Capacidade de medição precisa em sinais de alta frequência > 20MHz. (Amarelo CH1, medido com CP1003B).
O mesmo sinal é completamente distorcido quando medido por uma sonda de baixa frequência. (CH2 Azul).
Medições de corrente de cor fácil de manusear
Suporta a medição de grandes correntes até 300Arms e captura com precisão os sinais de CA.
(A figura mostra a medição de sinais de alta corrente de 300 braços usando o CP3008).
Observe a corrente de surto
Capture com precisão a forma de onda da corrente de surto quando o adaptador de energia é iniciado (M protegido com o CP503B).
Aplicações
● Projeto de transporte de veículos elétricos
● Projeto de fonte de alimentação comutada
● Experimento de engenharia eletrônica
● Projeto de dispositivos semicondutores
● Design de aviônicos
● Design do inversor/transformador
● Projeto eletrônico de lastro
● Controle industrial / Projeto de eletrônicos de consumo
● Design motorizado
● Eletrônica de potência e design experimental de acionamento elétrico
Especificações
| Modelo | CP3008 | CP3005 | CP1510 | CP1003B | CP503B |
|---|---|---|---|---|---|
| Largura de banda | DC-8MHz | DC-5MHz | DC-10MHz | DC-100MHz | DC-50MHz |
| Tempo de ascensão | ≤ 53ns | ≤ 70ns | ≤ 46ns | ≤3.5ns | ≤7ns |
| Faixas |
50Armas (50A) 300Armas (300A) |
50Armas (50A) 300Armas (300A) |
30Braços (30A) 150Armas (150A) |
5Armas (5A) 30Braços (30A) |
5Armas (5A) 30Braços (30A) |
| Corrente de entrada máxima | 300Arms, 500Apk | 300Arms, 500Apk | 150Arms, 300Apk | 30Armas, 50Apk | 30Armas, 50Apk |
| Precisão (corrente máxima DC e 45-66Hz) |
±1% ±10mA(50A) ±1% ±100mA (300A) |
±1% ±10mA(50A)
±1% ±100mA (300A) |
±1% ±10mA (30A) ±1% ±100mA (150A) |
±1% ±1mA (5A) ±1% ±10mA (30A) |
±1% ±1mA (5A) ±1% ±10mA (30A) |
| Corrente mínima mensurável |
10mA (50A) 100mA (300A) |
10mA (50A) 100mA (300A) |
10mA (30A) 100mA (150A) |
1mA (5A) 10mA (30A) |
1mA (5A) 10mA (30A) |
| Ruído |
<1.5mArms(50A) <12mArms(300A) |
<1.5mArms(50A) <12mArms(300A) |
<1.5mArms(30A) <10mArmos(150A) |
<4mApp(5A) <30mApp(30A) |
<4mApp(5A) <30mApp(30A) |
| Sensibilidade de saída |
1V / 10A (50A, 10X) 1V / 100A (300A, 100X) |
1V / 10A (50A, 10X) 1V / 100A (300A, 100X) |
1V / 10A (30A, 10X) 1V / 100A (150A, 100X) |
1V / 1A (5A, 1X) 1V / 10A (30A, 10X) |
1V / 1A (5A, 1X) 1V / 10A (30A, 10X) |
| Valor do alarme de sobrecorrente |
≥ 50Apk (50A) ≥ 300Apk (300A) |
≥ 50Apk (50A) ≥ 300Apk (300A) |
≥ 30Apk(30A) ≥ 150Apk(150A) |
≥ 7Apk(5A) ≥ 50ApK (30A) |
≥ 7Apk(5A) ≥ 50ApK (30A) |
| Diâmetro máximo do cabo condutor | 20mm | 20mm | 20mm | 5mm | 5mm |
| Fonte de alimentação | DC 12V | ||||
| Interface | BNC Universal | ||||
